Как подготовить сложный контур фигурного стекла для изготовления

Автор материала: Бирюлевская стекольная компания (БСК). Материал подготовлен на основе технической документации и практики изготовления стеклоизделий сложной формы.

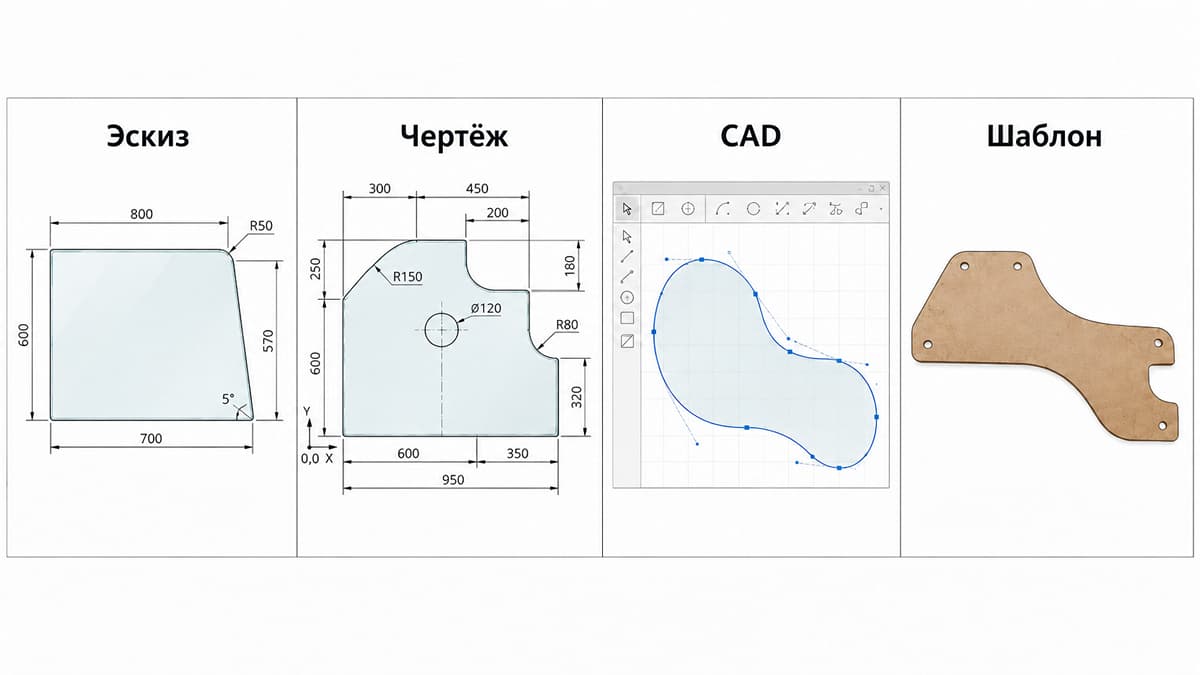

Когда достаточно эскиза

Не всякое фигурное стекло требует рабочего чертежа или CAD. Если форму можно полностью описать несколькими размерами, углами и радиусами, размерный эскиз часто оказывается самым понятным исходником.

Например, у полки со скосом можно указать общий габарит, положение скоса и два радиуса. Если по этим данным нельзя построить две разные детали, задача решена.

Полезный тест простой: представьте, что один и тот же эскиз получили два конструктора. Если оба независимо построят одинаковый контур, геометрия задана достаточно однозначно.

Когда нужен рабочий чертёж

Чертёж нужен не потому, что деталь «сложная на вид», а потому, что взаимосвязанных элементов становится много. Например, в одном изделии одновременно есть скос, несколько радиусов, отверстия, внутренний вырез и привязка под конкретную фурнитуру.

Здесь важно выбрать понятные базы и от них задавать положение элементов. Чем больше размеров нанесено без общей логики, тем выше риск противоречия.

Типичная ошибка: общий размер стороны указан как 800 мм, а цепочка размеров отдельных участков даёт 802 мм. Формально на одном чертеже появляются две версии одной детали. Такой документ сложнее проверить, чем чертёж с меньшим числом, но согласованных размеров.

Подробнее о составе исходных данных в статье «Как подготовить чертёж или эскиз для изготовления стекла на заказ» .

Когда сложную форму удобнее передать в CAD

CAD особенно полезен для свободной 2D-кривой: декоративной волны, сложного профиля, серии одинаковых деталей или контура с большим количеством плавных переходов.

Возьмём декоративное зеркало с органической кромкой. Попытка описать такую волну двадцатью приблизительными размерами не делает исходник точнее. Напротив, размеры могут начать противоречить друг другу. Гораздо понятнее передать сам согласованный цифровой контур.

Для таких задач БСК принимает DXF и DWG. Если вместе с CAD передаётся PDF, удобно использовать его как визуальную проверку: на нём хорошо видны подписи, ориентация детали и размеры, которые нужно быстро проверить человеку.

Почему CAD-файл не отправляют на станок «как есть»

DXF или DWG описывает геометрию. Чтобы превратить её в реальную операцию, нужно выбрать инструмент, последовательность обработки и траекторию его движения.

Упрощённо процесс выглядит так: контур → технологическая проверка → операции → траектории → обработка.

Поэтому контур, который без проблем рисуется на экране, ещё может потребовать изменения: например, из-за слишком малого внутреннего радиуса или выбранного вида обработки кромки.

Быстрая проверка CAD перед отправкой

• понятен реальный размер детали;
• нет случайных дублей линий;
• нет разрывов и самопересечений контура;
• отверстия и вырезы находятся в нужных местах;
• деталь не отражена зеркально по ошибке;
• понятно, какой файл является последней согласованной версией.

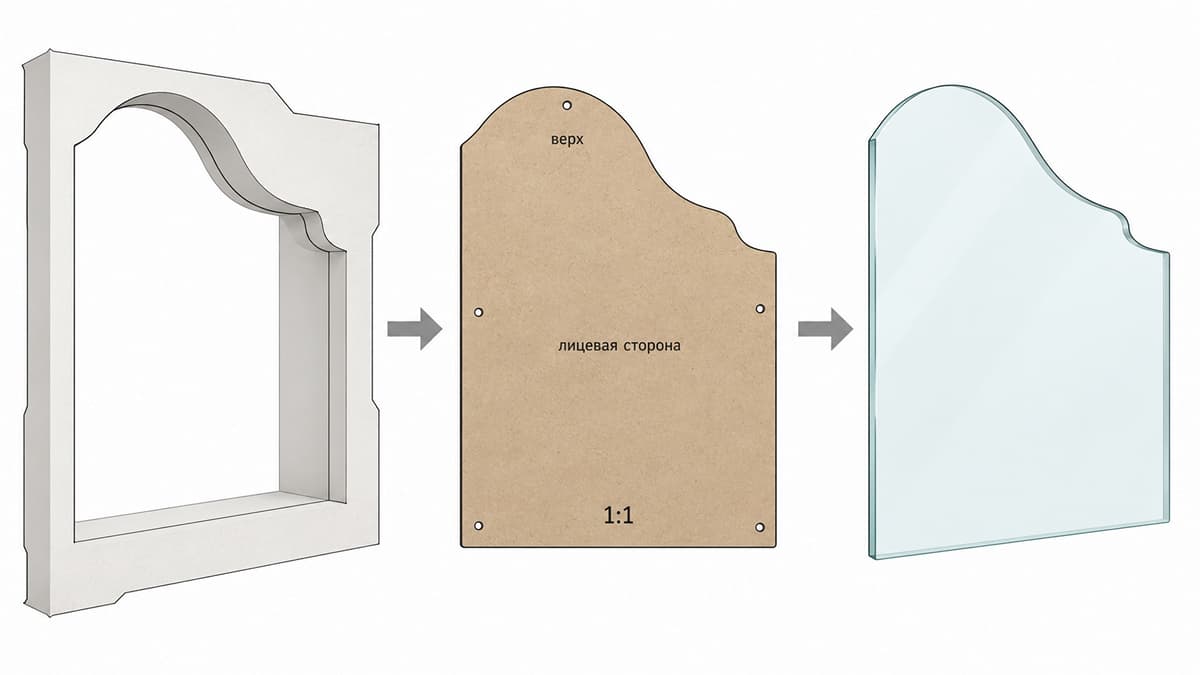

Когда физический шаблон полезнее чертежа

Шаблон особенно полезен, когда форма берётся не из проекта, а с уже существующего объекта. Стена может оказаться немного непрямой, угол — не ровно 90°, а столешница — отличаться от номинального размера из мебельного проекта.

В такой ситуации идеальный CAD по проекту может описывать не тот объект, к которому в итоге должно примыкать стекло. Жёсткий шаблон в натуральную величину позволяет передать именно фактический контур стены, ниши, мебели или старой детали.

В БСК изделия сложной формы изготавливают и по жёстким шаблонам. Перед изготовлением шаблона имеет смысл отдельно согласовать практические детали: из какого материала его делать, как обозначить верх и лицевую сторону, а также как отметить отверстия и внутренние вырезы, если они входят в задачу.

Почему «шаблон 1:1» не означает нулевой допуск

Масштаб 1:1 означает, что шаблон задаёт форму в натуральную величину. Но стекло остаётся физическим изделием, которое изготавливается с технологическими допусками.

Для изделий сложной формы, изготовленных по жёсткому эталонному шаблону, в технических условиях БСК предусмотрены следующие отклонения готовой детали относительно шаблона:

Эти значения относятся к готовой стеклянной детали, а не к точности изготовления самого шаблона.

Почему фотография не заменяет геометрию

Фотография отлично показывает контекст: где находится колонна, как выглядит ниша, к какой стороне примыкает стекло. Но получить по обычному снимку точный производственный контур нельзя.

Причина проста: перспектива меняет пропорции. На фотографии неизвестен точный масштаб, часть размеров может быть скрыта, а радиус, который кажется плавным, невозможно надёжно восстановить «на глаз».

Поэтому фото полезно приложить к эскизу, чертежу, CAD или шаблону — но не использовать вместо геометрии.

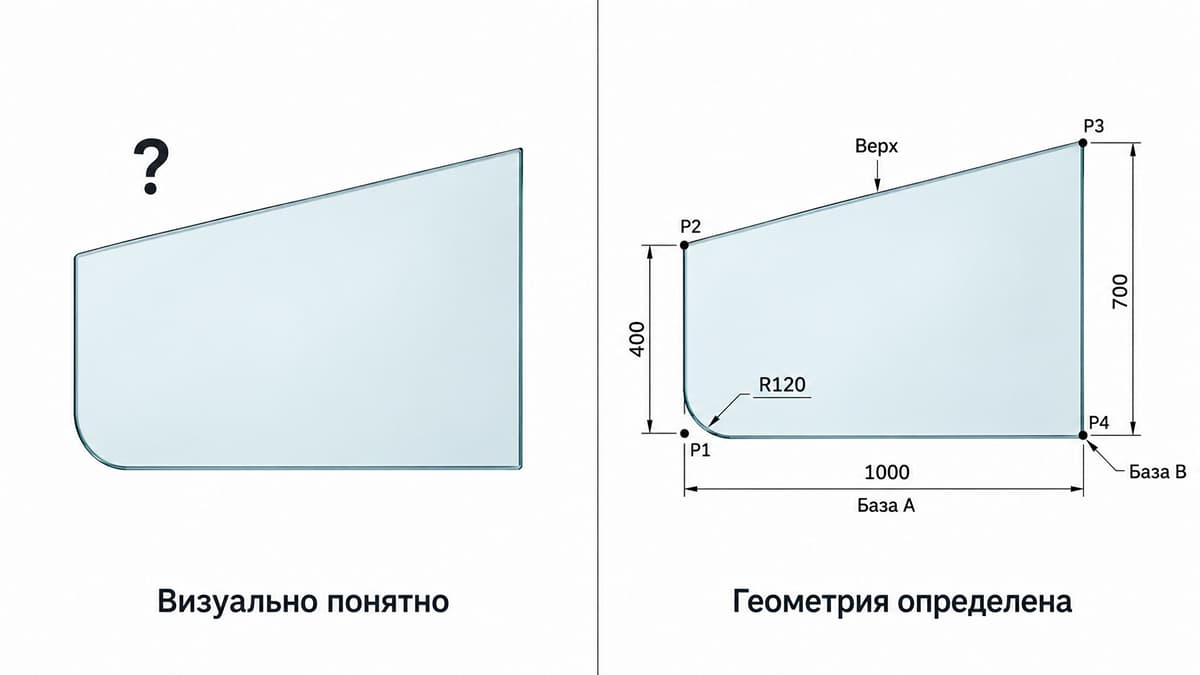

Как проверить, что сложный контур задан однозначно

Здесь помогает тот же практический тест: смогут ли два человека по одному исходнику построить одну и ту же деталь?

В зависимости от формы им могут понадобиться:

• общий габарит;
• базовые кромки, точки или оси;
• координаты отверстий и вырезов;
• длины прямых участков;
• радиусы и положение дуг;
• точки перехода между участками;
• ориентация детали;
• единицы измерения;
• номер детали и версия исходника.

Базы и координаты

Фраза «отверстие примерно посередине» не задаёт положение. Если центр задан расстоянием X от левой кромки и Y от нижней, его можно построить однозначно.

Базы особенно полезны в сложной детали: вместо длинной цепочки размеров несколько важных элементов привязывают к одной и той же кромке или оси. Так легче заметить ошибку и проще внести изменение.

Радиусы и переходы

«Плавно скруглить» — описание внешнего вида, но не геометрия. Для размерного контура нужно указать радиус и положение дуги. Если кривая свободная и таких переходов слишком много, удобнее перестать описывать её вручную и передать сам CAD-контур.

Лицевая сторона и ориентация

Для обычного прозрачного стекла две поверхности часто равнозначны. Но если одна сторона окрашена, матирована, содержит печать или другое одностороннее оформление, важно указать, с какой стороны показан чертёж.

В таком случае достаточно понятных обозначений: «вид с лицевой стороны» и, если у детали есть выраженная ориентация, «верх». Отдельно обозначать оборотную сторону имеет смысл только тогда, когда с ней связана самостоятельная обработка, покрытие, фурнитура или монтажное требование.

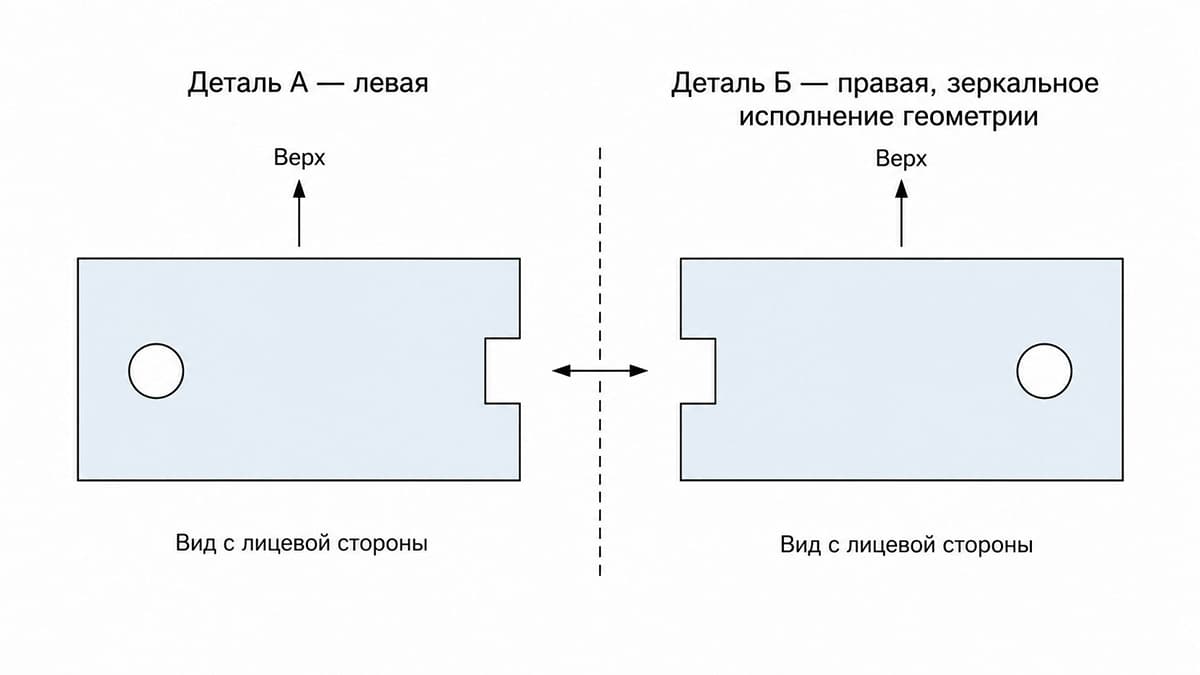

Левая и правая детали: зеркальное исполнение

Зеркальное исполнение здесь означает не зеркальное покрытие стекла, а отражение геометрии.

Представим две панели одинакового размера. В левой детали круглое отверстие находится в 80 мм от левой кромки, а фигурный вырез — справа. В правой детали остаются те же отверстие и вырез, но они переходят на противоположные стороны.

Количество элементов не меняется. Меняется их положение относительно контура. Поэтому запись «2 одинаковые детали» будет ошибочной, если фактически нужна левая и правая версия.

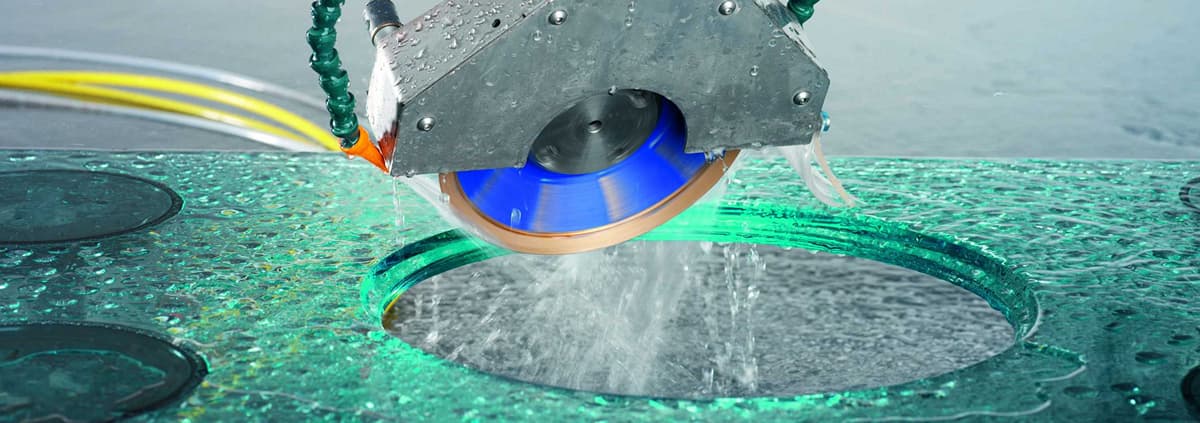

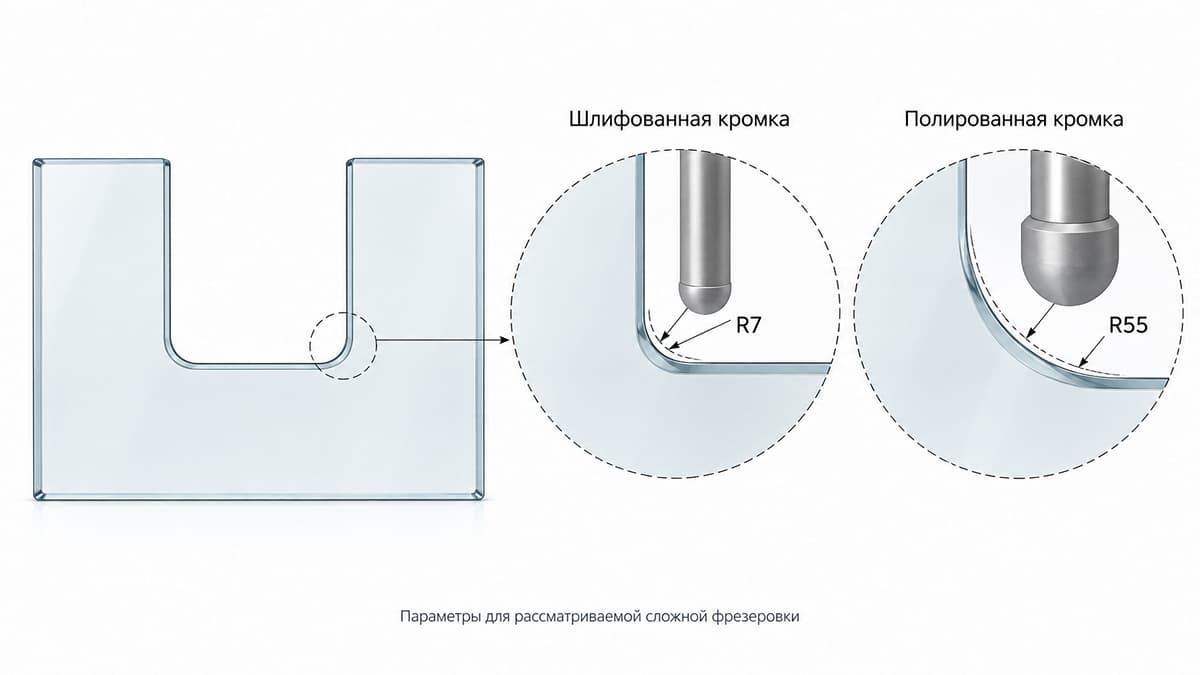

Почему красивый CAD-контур может оказаться неудобным для обработки

В CAD легко нарисовать очень маленький внутренний радиус. Но реальный инструмент должен физически пройти по этому участку и сформировать нужную кромку.

Хороший пример — разница между шлифованной и полированной внутренней кромкой. Для рассматриваемой сложной фрезеровки БСК используются следующие рабочие параметры:

Практический вывод: контур с небольшим внутренним радиусом может быть выполним со шлифованной кромкой, но потребовать изменения формы, если внутреннюю кромку нужно отполировать.

Эти параметры относятся именно к указанной операции сложной фрезеровки. Для другой детали или другого вида обработки технологичность проверяют отдельно.

CAD задаёт номинальную форму, а стекло изготавливается с допуском

В цифровом файле координата может быть записана с большим числом знаков после запятой. Это не означает, что физическую стеклянную деталь изготавливают с такой же математической точностью.

Для готового изделия действуют производственные допуски, зависящие от типа детали, её размера, толщины и технологии. Поэтому при проектировании важнее задавать осмысленную геометрию, чем искусственно увеличивать количество знаков после запятой в CAD.

Если в детали есть отверстия и вырезы, которые затем пойдут на закалку, их геометрию нужно проверить отдельно. Подробнее — «Отверстия и вырезы в стекле: что учесть в чертеже до закалки» .

Виды обработки торца и их отличия — в статье «Обработка кромки стекла: шлифовка, полировка, еврокромка и фацет» .

Что проверить до закалки

Если фигурная деталь должна быть закалённой, перед термообработкой нужно окончательно проверить:

• общий габарит;
• наружный контур;
• отверстия и внутренние вырезы;
• радиусы;
• ориентацию детали;
• обработку кромки.

После закалки изменение размера, нового отверстия или выреза уже не является обычной корректировкой заготовки: если геометрию нужно изменить, деталь, как правило, приходится изготавливать заново.

Подробнее — «Что можно и нельзя делать со стеклом после закалки» .

Чек-лист перед отправкой сложной формы

• по исходнику можно построить только один контур;
• указан общий габарит;
• определены радиусы и переходы;
• отверстия и внутренние вырезы полностью заданы;
• размеры не противоречат друг другу;
• понятны верх и ориентация детали;
• для левой и правой деталей однозначно задано зеркальное исполнение;
• понятна лицевая сторона, если поверхности различаются;
• понятны единицы измерения и реальный размер;
• ясно, какая версия файла является актуальной;
• выбран вид обработки кромки;
• внутренние радиусы проверены с учётом обработки;
• перед закалкой геометрия окончательно согласована.

Главный принцип простой: исходник должен не просто показывать желаемую форму, а позволять однозначно её воспроизвести.
