Что можно и нельзя делать со стеклом после закалки

Автор материала: Бирюлевская стекольная компания (БСК). Материал подготовлен на основе ГОСТ 30698-2014, технической документации, производственной практики обработки стекла и международных технических стандартов.

Почему после закалки нельзя просто отпилить или просверлить стекло

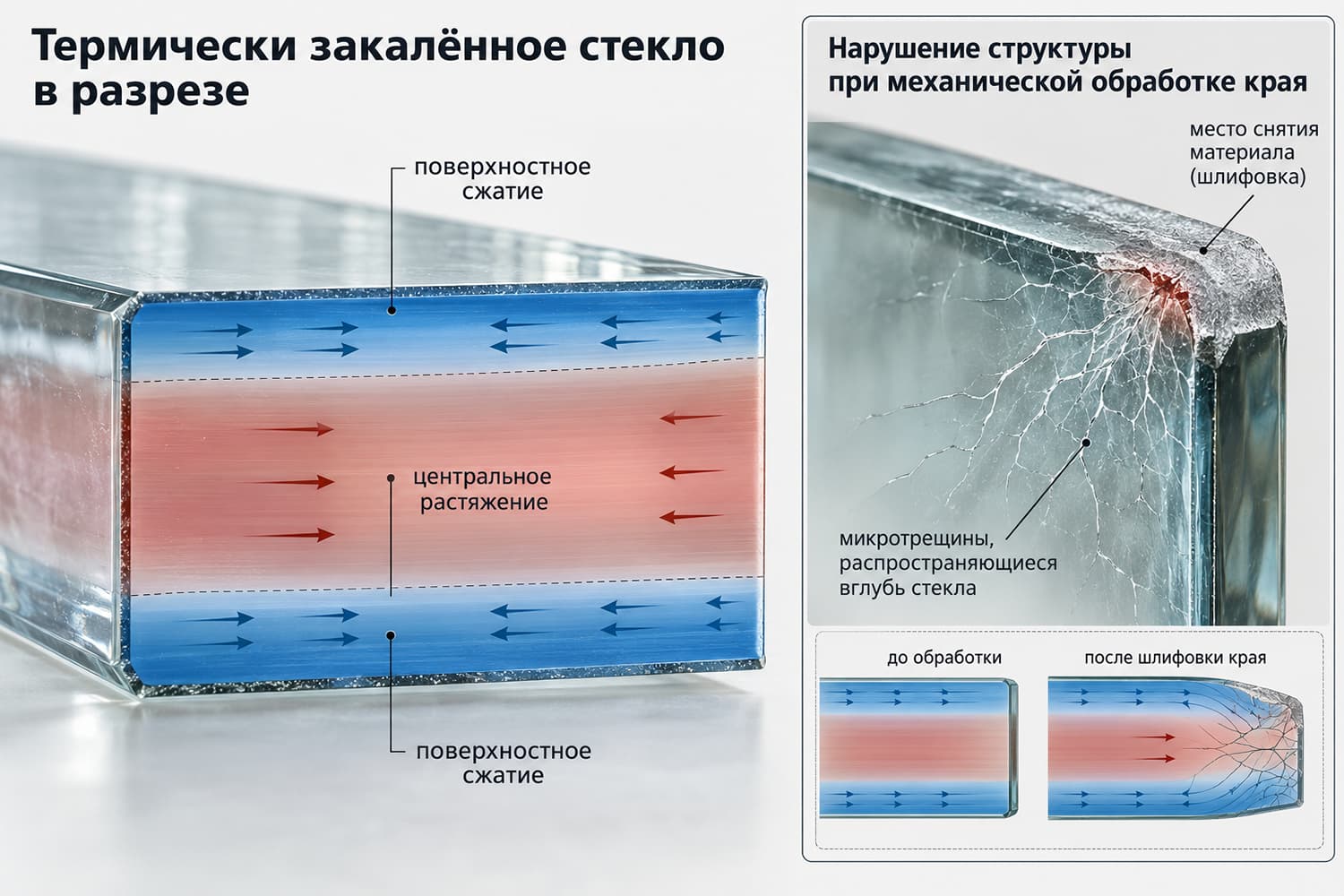

При термической закалке подготовленное стекло нагревают, а затем быстро охлаждают. В результате в нём формируется система остаточных напряжений: наружные слои находятся преимущественно в состоянии сжатия, а внутренняя зона — в растяжении.

Такая структура повышает механическую стойкость стекла. Поверхностное сжатие препятствует развитию небольших поверхностных дефектов, пока лист сохраняет сформированную при закалке структуру.

Механическая обработка работает иначе. При резке, сверлении, фрезеровке или существенном снятии материала с края создаются новые зоны концентрации напряжений. Если трещина достигает критической области, разрушение может быстро распространиться по всему полотну.

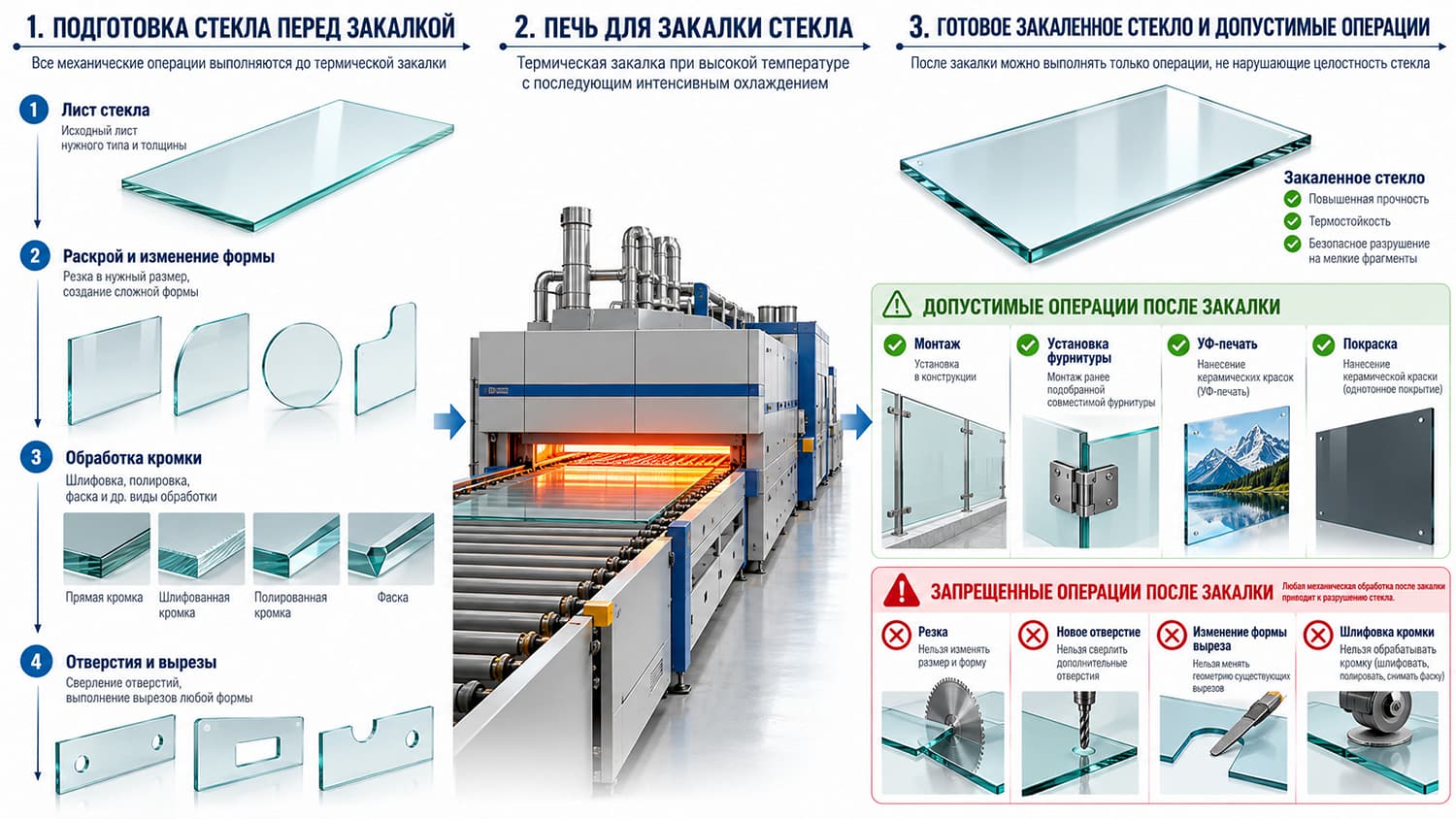

Поэтому последовательность изготовления принципиальна:

раскрой → форма → обработка кромки → отверстия и вырезы → термическая закалка → допустимые последующие операции → монтаж.

На производстве БСК используется та же технологическая логика: размер детали, кромки, отверстия и вырезы согласуются до отправки стекла на закалку.

Что говорит российский ГОСТ

Базовый российский стандарт для этой темы — ГОСТ 30698-2014 «Стекло закалённое. Технические условия».

Стандарт устанавливает требования к готовому закалённому стеклу, в том числе к отверстиям, пазам и вырезам. Нормируются положение отверстий относительно кромок и углов, расстояния между отверстиями, геометрия пазов и вырезов, а также обработка их кромок.

Эти требования важно трактовать точно. ГОСТ задаёт параметры готовой закалённой детали, но не содержит универсальной формулировки «после закалки запрещена абсолютно любая механическая операция». Поэтому такой буквальный запрет не следует приписывать стандарту.

Практический вывод другой: геометрия отверстий, вырезов и кромок является частью заранее подготовленной стеклянной детали. Основные механические операции выполняют до термической закалки.

Российская и международная практика здесь совпадают

Такой производственный подход используется не только в России.

ASTM C1048 — американский стандарт на термически упрочнённое и полностью закалённое плоское стекло. Он относит резку в размер, обработку кромок, сверление отверстий, вырезы и шлифование к операциям, выполняемым до термического упрочнения или закалки.

Таким образом, американская нормативная практика подтверждает тот же принцип: готовое термически закалённое стекло не рассматривают как обычную заготовку для последующей коррекции размеров и отверстий.

Аналогичные требования встречаются в технической документации крупных производителей стекла. Pilkington — крупный международный производитель архитектурного и технического стекла — указывает, что резку, сверление и обработку кромки необходимо закончить до закалки.

Saint-Gobain — международный производитель строительных материалов и архитектурного стекла — также указывает, что необходимые размеры, форма и механическая обработка должны быть определены до термической закалки.

Поэтому изготовление новой детали при ошибке размера или отверстия — не следствие ограниченных возможностей конкретной стекольной компании. Это нормальная технологическая практика работы с термически закалённым стеклом.

Можно ли обрезать закалённое стекло

В нормальном производственном процессе — нет. Резку в размер выполняют до термической закалки.

Это относится и к прямому резу, и к фигурной подрезке, и к попытке сделать готовое полотно немного уже или короче.

А если нужно снять всего 5 мм?

Количество снимаемого материала не меняет принцип операции. Чтобы убрать даже несколько миллиметров, необходимо сформировать новую кромку в уже закалённом и напряжённом стекле.

Поэтому «всего 5 мм» не превращают подрезку в штатную операцию. Если размер оказался неправильным, технологически корректное решение — новая заготовка с нужными размерами и повторное прохождение производственного маршрута.

Если изделие ещё не запущено в производство, исходные данные стоит проверить заранее. Подробнее об этом — в статье «Как подготовить чертёж или эскиз для изготовления стекла на заказ» .

Можно ли просверлить отверстие в закалённом стекле

Отверстия выполняют до закалки.

Это касается не только нового отверстия. Увеличение диаметра, перенос центра, дополнительная зенковка или изменение формы существующего отверстия тоже требуют механически удалить материал из готовой закалённой детали.

ГОСТ 30698-2014 устанавливает требования к положению и геометрии отверстий в закалённом стекле. В частности, нормируются расстояния до кромок, углов и соседних отверстий. То есть отверстие является частью заранее определённой геометрии готового изделия.

Американский стандарт ASTM C1048 подтверждает тот же принцип: сверление относится к операциям, которые выполняют до термической обработки стекла.

Можно ли увеличить уже существующее отверстие?

Как штатную доработку готового закалённого стекла — нет.

Не имеет принципиального значения, нужно увеличить диаметр на 1 мм или на 10 мм: операция всё равно требует удалить материал из уже напряжённого листа.

Если новая петля, ручка или другое крепление требуют иного диаметра, технологически корректное решение — изготовить стекло с нужным отверстием заранее.

Правила подготовки таких элементов подробно разобраны в статье «Отверстия и вырезы в стекле: что учесть в чертеже до закалки» .

Можно ли изменить вырез, паз, радиус или форму

Если для изменения требуется механически обрабатывать уже закалённое стекло, такую операцию не рассматривают как штатную переделку готовой детали.

К этой группе относятся:

• новый вырез;
• расширение или изменение существующего выреза;
• паз под крепление или профиль;
• фигурная подрезка;
• изменение внешнего или внутреннего радиуса;
• фрезеровка сложного контура.

Российский ГОСТ предъявляет к пазам и вырезам закалённого стекла конкретные требования: внутренние углы должны иметь скругление, нормируются внутренние размеры и ширина вырезов, а их кромки должны быть обработаны.

Эти параметры относятся к геометрии готовой детали и определяются до термической закалки.

Можно ли шлифовать или полировать кромку после закалки

Основную механическую обработку кромки выполняют до закалки.

Поэтому готовое закалённое стекло не используют как обычную заготовку, чтобы после термообработки:

• дошлифовать торец;
• отполировать его;
• сформировать другой профиль кромки;
• сделать еврокромку;
• добавить фацет;
• уменьшить размер за счёт снятия материала с торца.

Здесь действует тот же принцип, что при резке и сверлении: механическая операция меняет геометрию уже напряжённой детали.

Виды кромки и их отличия подробно разобраны отдельно — в статье «Обработка кромки стекла: шлифовка, полировка, еврокромка и фацет» .

Можно ли убрать скол на кромке

Скол на кромке закалённого стекла не следует автоматически считать дефектом, который можно «немного сошлифовать».

Такое исправление требует механически удалить часть материала с уже готовой кромки. С технологической точки зрения это та же проблема, что уменьшение размера или дополнительная обработка торца.

Поэтому обычный производственный подход при необходимости механически исправлять кромку — заменить деталь.

При оценке скола также важно различать допустимые особенности готового изделия по применимой документации и повреждение, возникшее после производства, транспортировки или монтажа.

А что делать с царапиной на поверхности

Царапина на плоскости — другая задача. Нельзя автоматически утверждать, что любую царапину на закалённом стекле можно безопасно убрать полировкой.

Значение имеют глубина повреждения, его расположение, требования к оптическому качеству и конкретная технология восстановления.

Не следует использовать универсальные бытовые рекомендации вроде «взять полировальную пасту и отполировать стекло». Для готовой закалённой детали допустимость такой обработки нужно оценивать отдельно.

Если требуется гарантированно получить изделие с заданными характеристиками и внешним видом, замена стекла часто является более определённым решением, чем попытка исправить дефект неизвестной глубины.

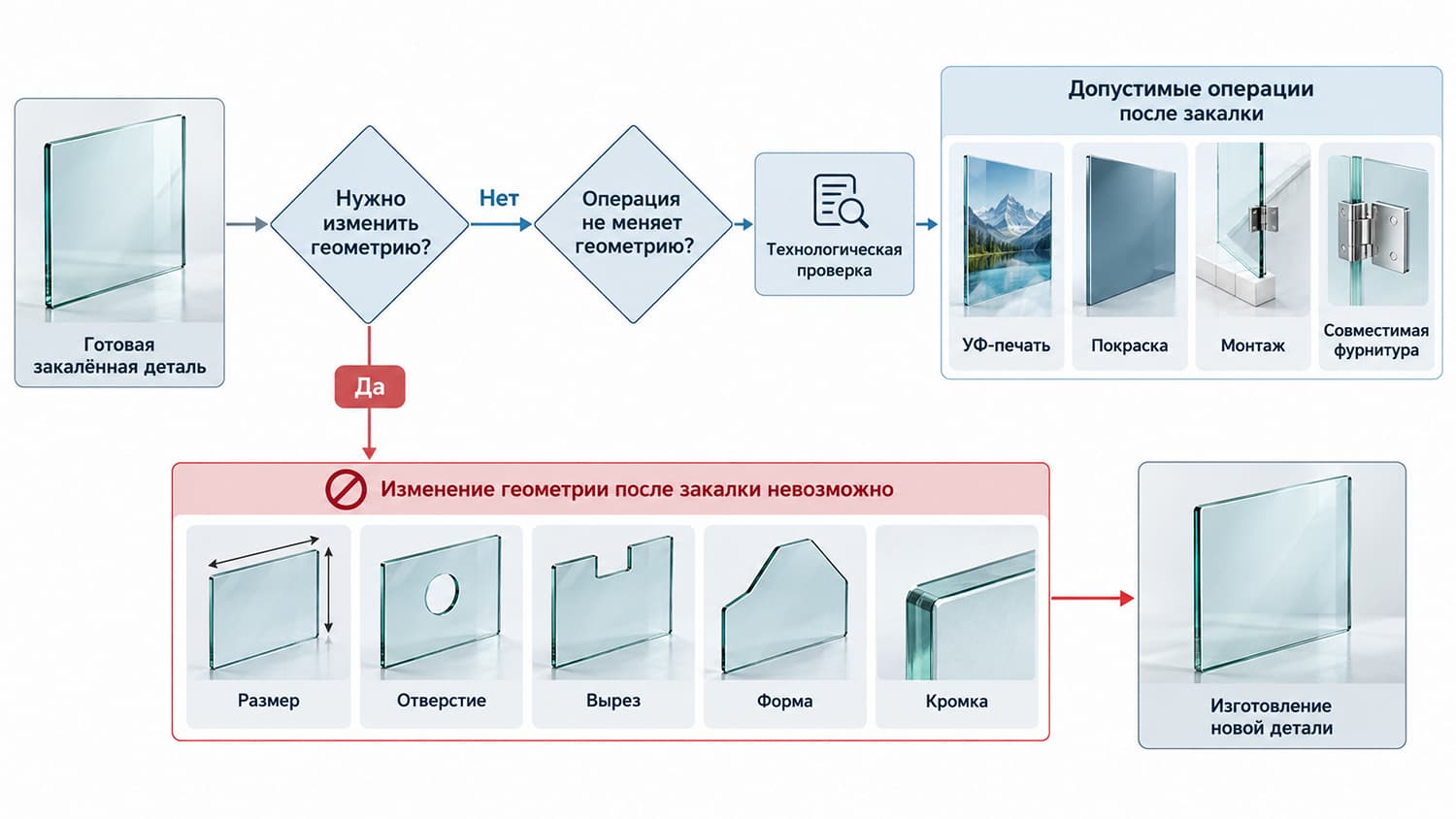

Что происходит, если ошибка обнаружена уже после закалки

В большинстве случаев ответ определяется одним вопросом: требуется ли для исправления удалить материал или изменить геометрию стекла?

Если да, обычное производственное решение — изготовить новую деталь.

Эти примеры не являются статистикой брака или ошибок заказчиков. Они показывают общий технический принцип: после закалки геометрию листа не корректируют так же, как геометрию обычной незакалённой заготовки.

Что после закалки делать можно

Ключевое различие проходит между изменением геометрии и другими технологическими операциями.

Если процесс не требует резать, сверлить, фрезеровать или обрабатывать край, возможность его выполнения после закалки рассматривают отдельно.

УФ-печать

УФ-печать наносит изображение на поверхность стекла и не требует изменения геометрии детали.

В БСК УФ-печать выполняется и на уже закалённом стекле. Это подтверждённый производственный маршрут.

При этом УФ-печать не следует смешивать с керамической печатью или керамической эмалью. Это другие технологии, связанные с иным технологическим процессом и высокотемпературной обработкой.

Покраска

Сам факт закалки не означает, что стекло нельзя красить.

Техническая документация БСК предусматривает покраску как незакалённого, так и закалённого стекла.

Но из этого не следует, что после закалки подходит любая краска и любой способ нанесения. Нужно учитывать систему покрытия, подготовку поверхности, назначение изделия и условия эксплуатации.

Монтаж

Монтаж выполняется уже с готовым изделием и не противоречит закалке.

Важно, чтобы способ крепления соответствовал заранее предусмотренной стеклоподготовке: толщине стекла, отверстиям, вырезам и требованиям конкретной системы фурнитуры.

Можно ли заменить фурнитуру

Да, если новая фурнитура полностью совместима с существующей стеклянной деталью.

Например, новая ручка может быть установлена без переделки стекла, если используются те же отверстия и полностью совпадают диаметры, межосевые расстояния и другие требования производителя фурнитуры.

Если новая петля требует:

• другого отверстия;
• большего диаметра;
• иной зенковки;
• другого выреза;
• переноса точки крепления,

вопрос уже относится не к установке фурнитуры, а к изменению геометрии стекла. В таком случае требуется новая деталь.

Можно ли использовать закалённое стекло в составе триплекса

Да. Предварительно закалённые листы могут использоваться в составе многослойного стекла.

Здесь нет противоречия. Термин «закалённое» характеризует состояние отдельного стеклянного листа, а «многослойное стекло» — конструкцию из нескольких стеклянных листов и промежуточного слоя.

В российской нормативной системе многослойное стекло регулирует отдельный документ — ГОСТ 30826-2014 «Стекло многослойное. Технические условия».

Подробнее различия разобраны в статье «Закалённое стекло или триплекс: что выбрать» .

А как быть с пескоструйной обработкой, гравировкой и склейкой

Для этих операций нельзя использовать такое же универсальное правило, как для резки или нового отверстия. Возможность зависит от технологии.

Пескоструйная обработка

При пескоструйной обработке поверхность стекла изменяется под воздействием абразивного материала.

Американский ASTM C1048 — стандарт на термически упрочнённое и полностью закалённое плоское стекло — относит пескоструйную обработку к операциям, выполняемым до термической обработки стекла в пределах области применения этого стандарта.

Но некорректно расширять это до утверждения «пескоструйная обработка закалённого стекла физически невозможна при любой технологии».

В производственном маршруте БСК уже закалённое стекло на пескоструйную обработку не направляется. То же относится к глубокому пескоструйному матированию.

Алмазная гравировка

Алмазная гравировка механически воздействует на поверхность стекла. Для уже закалённых деталей такая операция в текущем производственном маршруте БСК не применяется.

Это корректнее описывать как технологическое решение производства, а не как утверждение, что любой возможный способ гравировки закалённого стекла физически невозможен.

УФ-склейка

С УФ-склейкой ситуация другая.

Само по себе закалённое стекло может использоваться в клеевых конструкциях, если это допускают конкретный клеевой состав, геометрия соединения, нагрузки и назначение изделия.

Поэтому утверждение «закалённое стекло нельзя склеивать УФ-клеем» было бы слишком широким.

В текущем технологическом маршруте БСК УФ-склейка уже закалённых деталей после закалки не применяется.

Популярные способы «обойти» закалку: почему они не решают задачу

В интернете встречаются советы, как всё-таки изменить уже закалённое стекло. Здесь важно не смешивать существование специализированного эксперимента с нормальным производственным способом изготовления архитектурной или мебельной детали.

«Если взять хороший стеклорез, получится»

Нет. Качество стеклореза не отменяет систему остаточных напряжений в закалённом листе.

Американский ASTM C1048 относит резку к операциям до закалки. Технические рекомендации Pilkington и Saint-Gobain используют тот же принцип.

«Алмазная коронка должна просверлить»

Алмазный инструмент применяется для обработки обычного стекла, но материал инструмента не устраняет остаточные напряжения уже закалённой детали.

Поэтому отверстия предусматривают до термической закалки.

«Если сверлить под водой, стекло не разрушится»

Вода может охлаждать инструмент и зону обработки, но не снимает остаточные напряжения, сформированные при закалке.

Охлаждение инструмента и допустимость сверления готового закалённого стекла — разные вопросы.

«Гидроабразив режет без сильного нагрева, значит им можно»

Проблема не сводится к температуре инструмента.

Гидроабразивная резка всё равно изменяет геометрию и формирует новый край в уже напряжённом стекле. Отсутствие сильного нагрева не превращает готовую закалённую деталь обратно в обычную заготовку.

«Лазер не касается стекла — значит безопасно»

Бесконтактный способ обработки также не отменяет напряжённого состояния материала.

Сам факт существования лазерной технологии не означает, что ею следует штатно исправлять размер, отверстие или контур готового закалённого стекла.

«Можно снять закалку, переделать стекло и закалить ещё раз»

Теоретически стекло можно подвергнуть новому тепловому циклу, при котором исходное напряжённое состояние будет изменено.

Но это уже не обычная доработка готовой детали, а новый технологический цикл:

отжиг → механическая обработка → повторная закалка.

Для исправления единичной архитектурной, мебельной или интерьерной детали такой путь не следует считать стандартной альтернативой изготовлению новой заготовки.

Что окончательно проверить до закалки

Перед отправкой стекла на термическую закалку необходимо окончательно проверить:

• длину и ширину;
• наружный контур;
• радиусы;
• вид обработки каждой значимой кромки;
• отверстия и их координаты;
• диаметры отверстий;
• пазы и вырезы;
• зенковки;
• модель и требования фурнитуры;
• совместимость готовой детали с конструкцией и способом монтажа.

Именно поэтому рабочий чертёж важен не только для точности заказа. Для закалённого стекла ошибка, обнаруженная после термической обработки, обычно означает изготовление детали заново.

Подробнее об услуге — на странице закалки стекла.

Коротко: главное правило

Термическая закалка меняет состояние стекла: готовый лист уже не обрабатывают как обычную незакалённую заготовку.

Резку, изменение размера, сверление, вырезы, фрезеровку и основную обработку кромки выполняют до закалки. Такой подход соответствует российской нормативной логике, американскому стандарту ASTM C1048 и техническим рекомендациям крупных производителей архитектурного стекла.

После закалки возможны процессы, которые не требуют изменения геометрии: монтаж, установка совместимой фурнитуры, некоторые виды печати и покрытий, а также использование предварительно закалённых листов в составе многослойного стекла.

Поэтому при оценке любой операции полезно задать основной вопрос: требует ли она механически изменить уже закалённую стеклянную деталь?
