Обработка кромки стекла: шлифовка, полировка, еврокромка и фацет

Автор материала: Бирюлевская стекольная компания (БСК). Материал подготовлен на основе актуальной производственной практики БСК и внутренних технических требований к обработке стекла и зеркала.

Что происходит с кромкой после резки

После раскроя стекла торец уже имеет заданный контур, но это ещё не означает, что кромка готова для конкретного изделия. На резанном крае могут оставаться острые ребра и неровности. Дальнейшая обработка формирует профиль кромки и определяет внешний вид её поверхности.

Для большинства задач последовательность можно представить так:

резка → шлифовка и формирование кромки → при необходимости полировка.

Если нужен декоративный скос, отдельно задают фацет. Если часть кромок будет полностью закрыта рамой или другой конструкцией, для них может быть предусмотрен другой вариант обработки. Это нужно определить заранее, а не после изготовления детали.

Кромка особенно заметна у открытых стеклянных полок, столешниц, дверных полотен, цельностеклянных перегородок и зеркал без рамы: торец остаётся частью внешнего вида изделия. В раме или профиле кромка может быть полностью скрыта, поэтому требования к её внешнему виду могут быть другими.

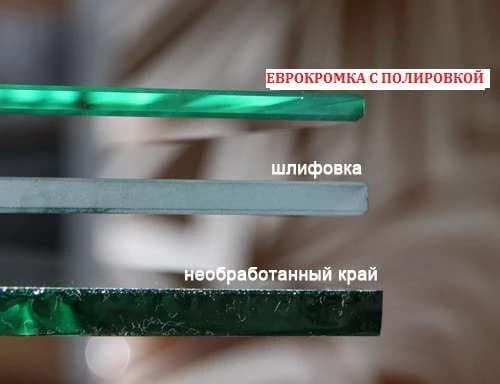

Шлифованная и полированная кромка: в чём разница

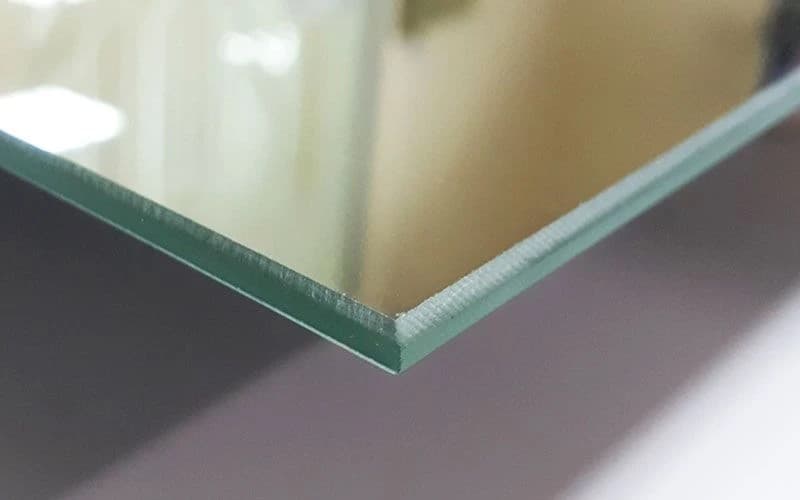

Шлифованная кромка — это кромка после обработки алмазным инструментом. Профиль сформирован, но поверхность торца остаётся матовой и шероховатой.

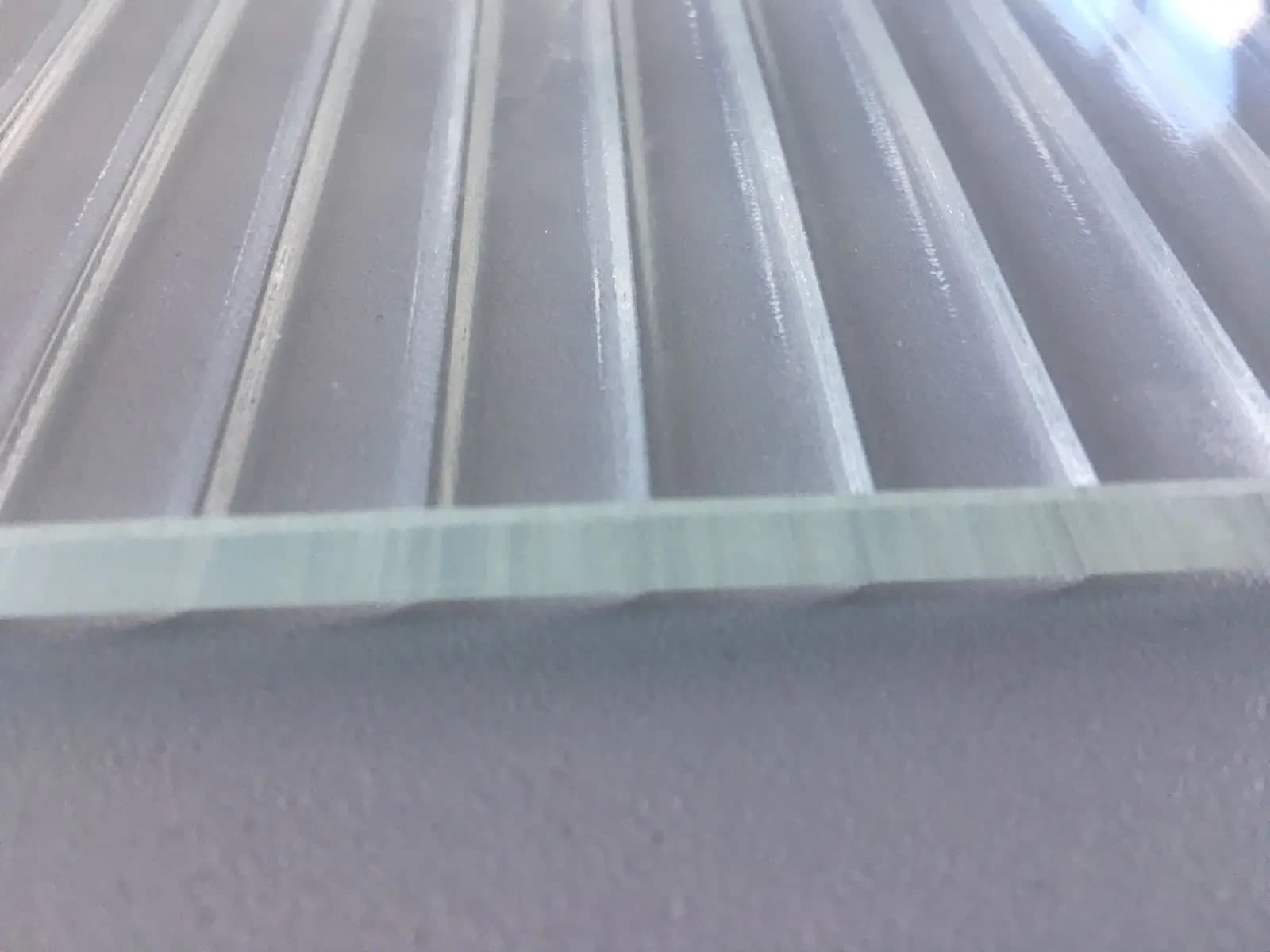

Полированная кромка — это та же кромка после следующей стадии обработки полировальными инструментами. Торец становится гладким, блестящим и оптически прозрачным.

Полировка не выполняется как самостоятельный способ формирования кромки без предыдущей шлифовочной стадии. На производстве БСК шлифовка может быть конечной операцией, а полировка является её продолжением.

Эта таблица — ориентир для выбора, а не универсальная спецификация. Например, скрытая кромка не обязана быть шлифованной: в конкретной конструкции она иногда может остаться необработанной. И наоборот, полировку можно выбрать даже там, где торец почти не виден, если этого требует дизайн или единообразие изделия.

Когда достаточно шлифовки

Шлифовку обычно рассматривают, когда торец не должен выглядеть прозрачным и глянцевым. Это может быть кромка, которая уходит в профиль, скрывается мебельной конструкцией или просто не является визуальным акцентом.

Решение зависит от того, как именно установлено стекло. Формула «скрытая кромка = шлифовка» слишком грубая: для одной конструкции подойдёт шлифованная кромка, для другой допустима необработанная, а в третьей потребуется полировка из-за сборки, последующей обработки или требований к внешнему виду.

Когда имеет смысл полировка

Полировка нужна прежде всего там, где торец остаётся открытым и должен выглядеть как законченная часть изделия. На прозрачном стекле она делает край гладким и оптически прозрачным. Это хорошо заметно на полках, столешницах, дверных полотнах, витринах и цельностеклянных конструкциях.

Для зеркала полированную кромку часто выбирают, если зеркало устанавливается без рамы и по периметру не нужен фацет. Если нужен выраженный декоративный скос, рассматривают уже фацет.

Полировку не стоит выбирать только из предположения, что она «делает стекло прочнее». Качество обработки края влияет на состояние кромки, которая является чувствительной зоной стеклянной детали, но корректно сравнивать прочность можно только для конкретной обработки и по применимой методике испытаний. Для выбора между шлифовкой и полировкой главные различия — внешний вид, прозрачность торца, тактильность и назначение изделия.

Подробнее об этих операциях — на странице шлифовки и полировки кромки стекла.

Что такое еврокромка

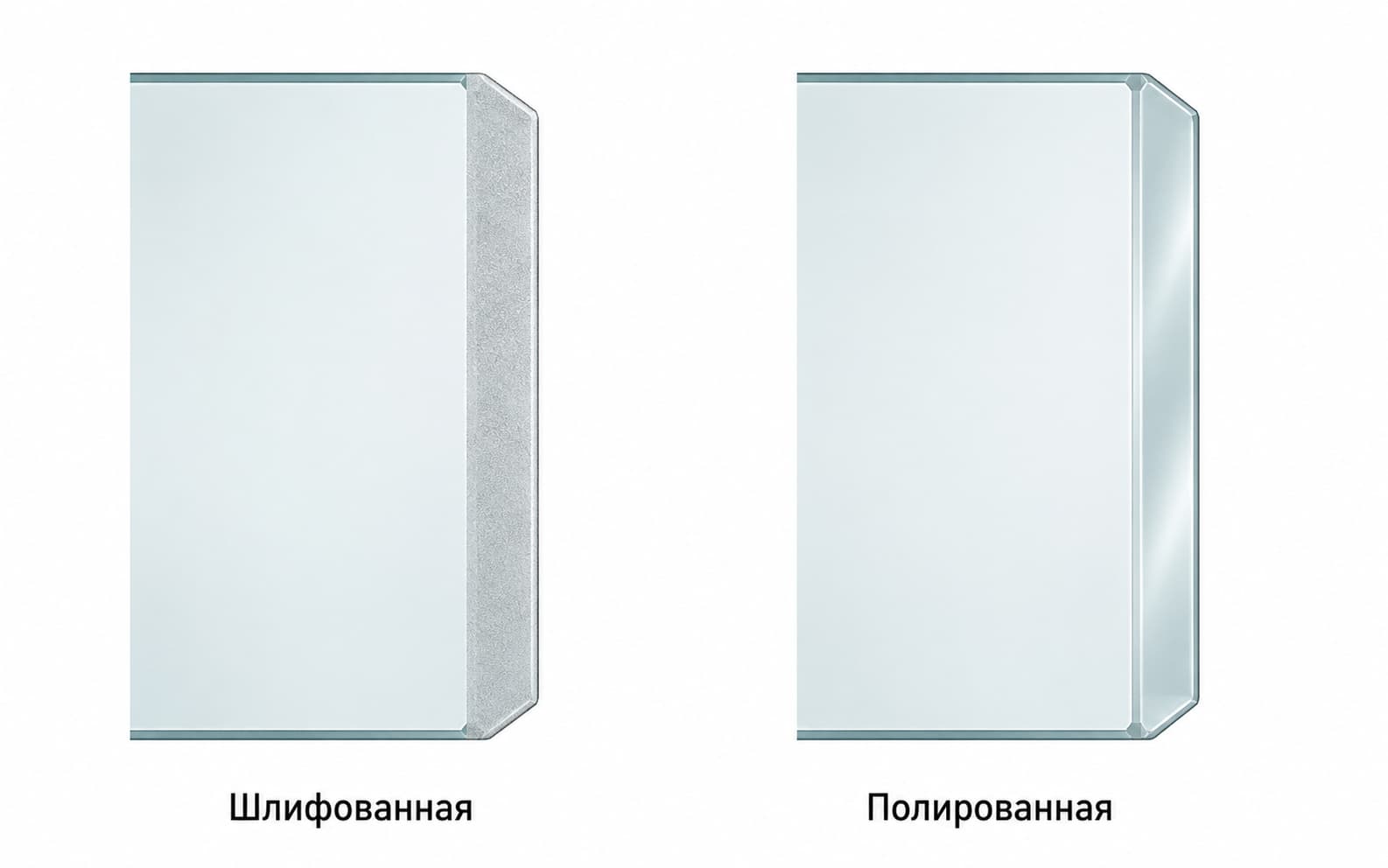

Еврокромка в практике БСК — это трапециевидный профиль обработанного торца. Это описание формы кромки, а не третья независимая стадия после шлифовки и полировки.

При обработке сначала алмазный инструмент формирует профиль и шлифует поверхность. Если на этом закончить, кромка останется матовой. Если продолжить обработку полировальными инструментами, получится гладкий и прозрачный торец.

Поэтому фраза «еврокромка или полировка» без контекста некорректна: еврокромка отвечает на вопрос о форме торца, а полировка — о конечном состоянии его поверхности.

В заказе лучше указывать результат однозначно: например, что требуется полированная еврокромка на определённых сторонах детали. Если на разных сторонах обработка различается, это нужно обозначить на эскизе или чертеже.

Термин «еврокромка» является производственным и рыночным обозначением. Его не следует воспринимать как отдельный нормативный класс, который сам по себе определяет все параметры изделия.

Описание этой обработки как отдельной услуги — на странице еврокромки стекла и зеркала.

Что такое фацет и чем он отличается от обычной обработки кромки

Фацет — декоративный скос на стекле или зеркале. Его задача — изменить вид края и создать выраженную грань. Это отдельная декоративная обработка, поэтому фацет не следует смешивать с обычной шлифовкой или полировкой торца.

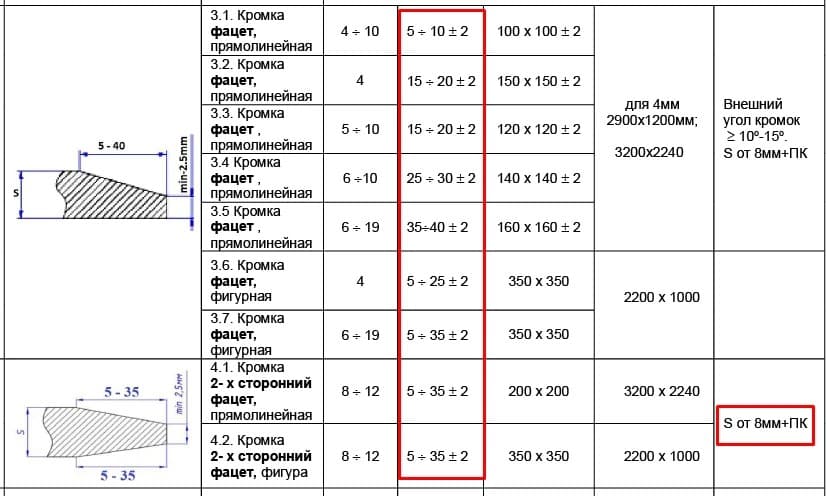

В БСК выполняем прямолинейный, фигурный и двухсторонний фацет. Для прямолинейного фацета рабочий диапазон по ширине — от 5 до 40 мм. На производстве используются значения 5, 10, 15, 20, 25, 30, 35 и 40 мм. Конкретная доступная ширина зависит от толщины, формы и размеров изделия.

Максимальные 40 мм нельзя автоматически переносить на фигурный или двухсторонний фацет. Для этих вариантов действуют отдельные технологические ограничения. Поэтому в заказе недостаточно написать «фацет 40 мм»: нужно проверить материал, толщину, контур, размеры и конкретный вариант фацета.

Ширина фацета — не шкала качества. Более широкий фацет не «лучше» узкого. Он сильнее меняет внешний вид изделия и занимает большую часть края. Для небольшого зеркала широкий скос может визуально доминировать, а для другого проекта именно это и будет требуемым эффектом. Ширину выбирают по дизайну и проверяют по технологичности.

Фацет особенно характерен для зеркал, декоративных панелей, мебельных вставок и других изделий, где край должен быть заметной частью композиции. На обычной прозрачной полке или перегородке чаще важнее аккуратная полированная кромка без дополнительного декоративного скоса.

Подробнее о вариантах услуги — на странице фацета стекла и зеркала.

Можно ли сочетать разные варианты обработки на одном изделии

Да. На одном изделии могут быть предусмотрены разные варианты обработки на разных сторонах, если такая комбинация соответствует конструкции и подтверждена технологически.

Например, у зеркала часть сторон может иметь фацет, а другая сторона — обычную полированную кромку. У стеклянной детали одна кромка может оставаться открытой и полироваться, а другая полностью входить в профиль и иметь другое требование к обработке.

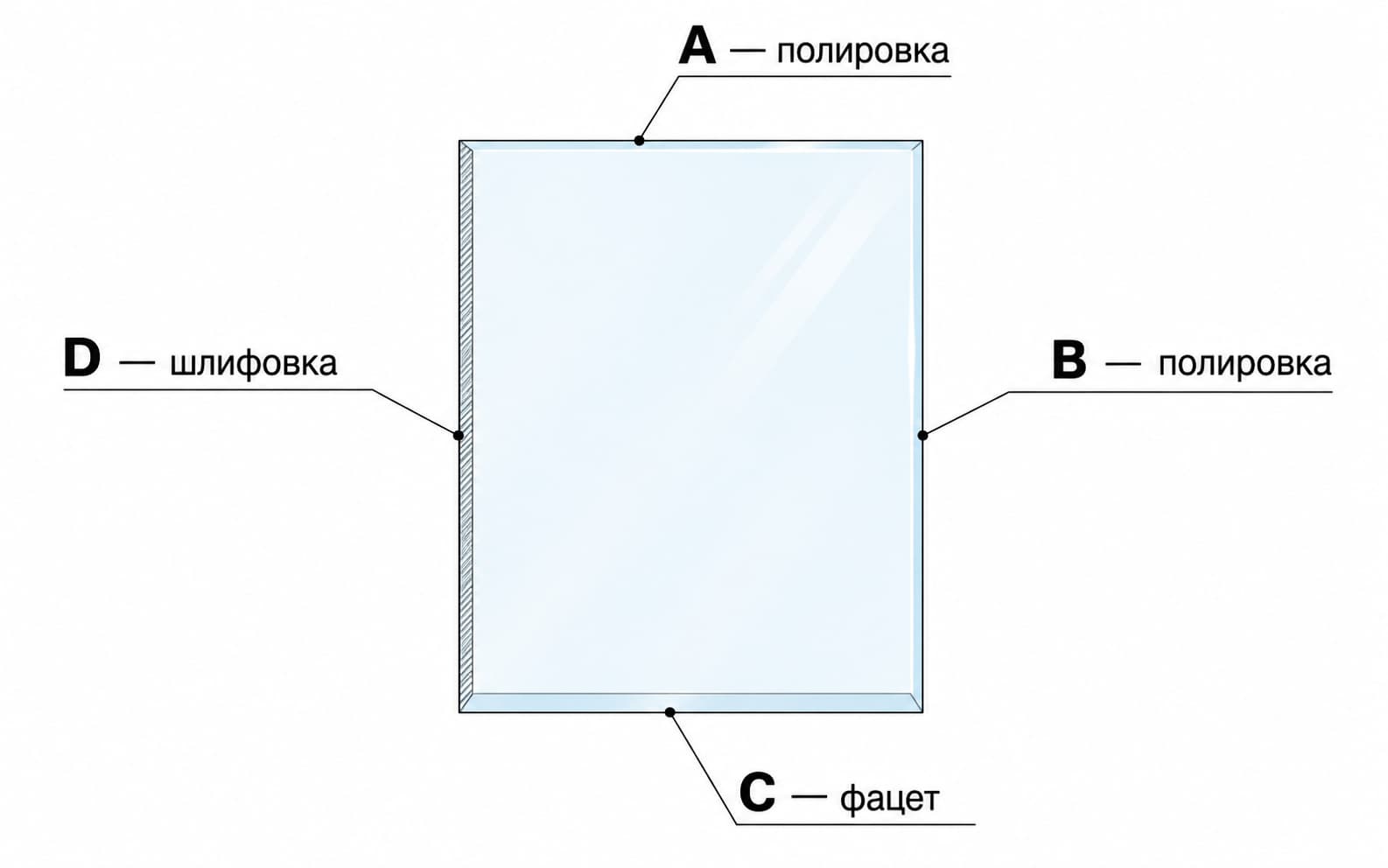

Ключевое правило — не описывать это устно фразой «сделайте как обычно». На эскизе или чертеже стороны лучше обозначить, например A, B, C, D, и напротив каждой указать требуемую обработку. Если фацет нужен только на части периметра, это также должно быть однозначно показано.

Как выбрать обработку кромки для своего изделия

Начните с трёх вопросов: видна ли кромка после монтажа, будет ли человек регулярно видеть или касаться торца и нужен ли декоративный скос. После этого учитывают конструкцию, толщину стекла, последующую закалку и геометрию детали.

Это ориентиры для выбора, а не нормы для всех изделий. Одна и та же полка может быть безрамной, вставляться в профиль или иметь только одну открытую сторону — и требования к кромкам будут разными.

А если контур фигурный или есть внутренняя кромка

Для фигурных контуров, внутренних вырезов и сложной геометрии возможность шлифовки или полировки зависит от формы детали и оборудования. Нельзя автоматически переносить правило для прямой внешней стороны на внутренний радиус или сложный вырез.

В БСК такие детали проверяем отдельно по геометрии. Точные рабочие пределы фрезеровки и сложных контуров лучше рассматривать в отдельном техническом материале: при выборе обычной кромки для полки, двери или зеркала эти цифры чаще только усложняют решение.

Когда кромку можно оставить необработанной

Готовое изделие иногда может иметь необработанную кромку. Пример — стекло, у которого край конструктивно полностью скрыт внутри рамы.

Но из этого нельзя делать правило «если край не видно, обработка не нужна». Возможность зависит от конструкции, последующих операций и конкретной детали. Кромка, скрытая декоративной накладкой, и кромка, которая действительно находится внутри рассчитанного профиля, — не одно и то же условие.

Если изделие будет закаливаться, вопрос обработки кромки особенно важно решить заранее. Необработанная кромка не должна использоваться как способ отложить выбор до этапа после закалки.

Почему обработку кромки определяют до закалки

В технологическом маршруте БСК размеры детали, обработку кромки, отверстия и вырезы согласовываем до закалки. Основные механические операции выполняются на подготовленной заготовке до термообработки.

Поэтому нельзя планировать заказ так: сначала закалить стекло, а затем решить, нужен ли другой профиль, полировка или фацет. Если после закалки выяснилось, что геометрия или обработка кромки выбраны неправильно, это уже не обычная корректировка готовой детали и может потребовать изготовления нового стекла.

Особенно важно согласовать кромку вместе с отверстиями под петли, ручки, крепления и другими вырезами. Для двери или перегородки эти элементы образуют одну деталь: её геометрию и все механические операции нужно проверить до термообработки.

Подробнее о следующем этапе производства — на странице закалки стекла. Если в детали есть отверстия, пазы или вырезы, их подготовка отдельно разобрана в статье «Отверстия и вырезы в стекле: что учесть в чертеже до закалки».

Что указать при заказе обработки кромки

Чтобы производство однозначно поняло задачу, в заявке или чертеже лучше указать не только слово «полировка» или «фацет», а весь необходимый результат.

• материал: стекло или зеркало, его вид;
• габаритные размеры и толщину;
• количество деталей;
• форму детали и радиусы, если они есть;
• какие стороны остаются видимыми, а какие входят в раму или профиль;
• обработку каждой значимой стороны: шлифовка, полировка, еврокромка, фацет;
• для фацета — на каких сторонах он нужен и требуемую ширину;
• если обработки на сторонах различаются — обозначение сторон A, B, C, D или другую однозначную схему;
• отверстия, вырезы и их привязки, если они есть;
• последующую закалку, если она предусмотрена;
• данные о фурнитуре, если геометрия стекла зависит от петель, ручек, держателей или креплений.

Для простой прямоугольной полки иногда достаточно понятного размерного эскиза. Для двери, перегородки, зеркала сложной формы или детали с разной обработкой сторон лучше использовать чертёж, где кромки и отверстия обозначены явно.

Общий состав исходных данных подробно разобран в статье «Как подготовить чертёж или эскиз для изготовления стекла на заказ».

Коротко: что выбрать

Если торец скрыт и не участвует во внешнем виде изделия, сначала рассматривают шлифованную кромку или, в отдельных конструкциях, возможность оставить край необработанным — после технологической проверки.

Если торец открыт и должен выглядеть гладким и прозрачным, обычно выбирают полировку.

Если нужен стандартный обработанный трапециевидный профиль, в БСК это еврокромка; она не является отдельной стадией, противопоставленной шлифовке и полировке.

Если нужен декоративный скос, выбирают фацет и отдельно согласовывают его тип и ширину.

И если стекло будет закаливаться, обработку кромки, отверстия и вырезы нужно определить до термообработки.
