Как подготовить чертёж или эскиз для изготовления стекла на заказ

Автор материала: Бирюлевская стекольная компания (БСК). Материал подготовлен на основе производственной практики БСК и действующих нормативных документов.

Для графических документов изделий из стекла существует ГОСТ 2.431-2008. Но коммерческий эскиз простой детали не обязательно превращать в полный комплект конструкторской документации: уровень детализации должен соответствовать задаче.

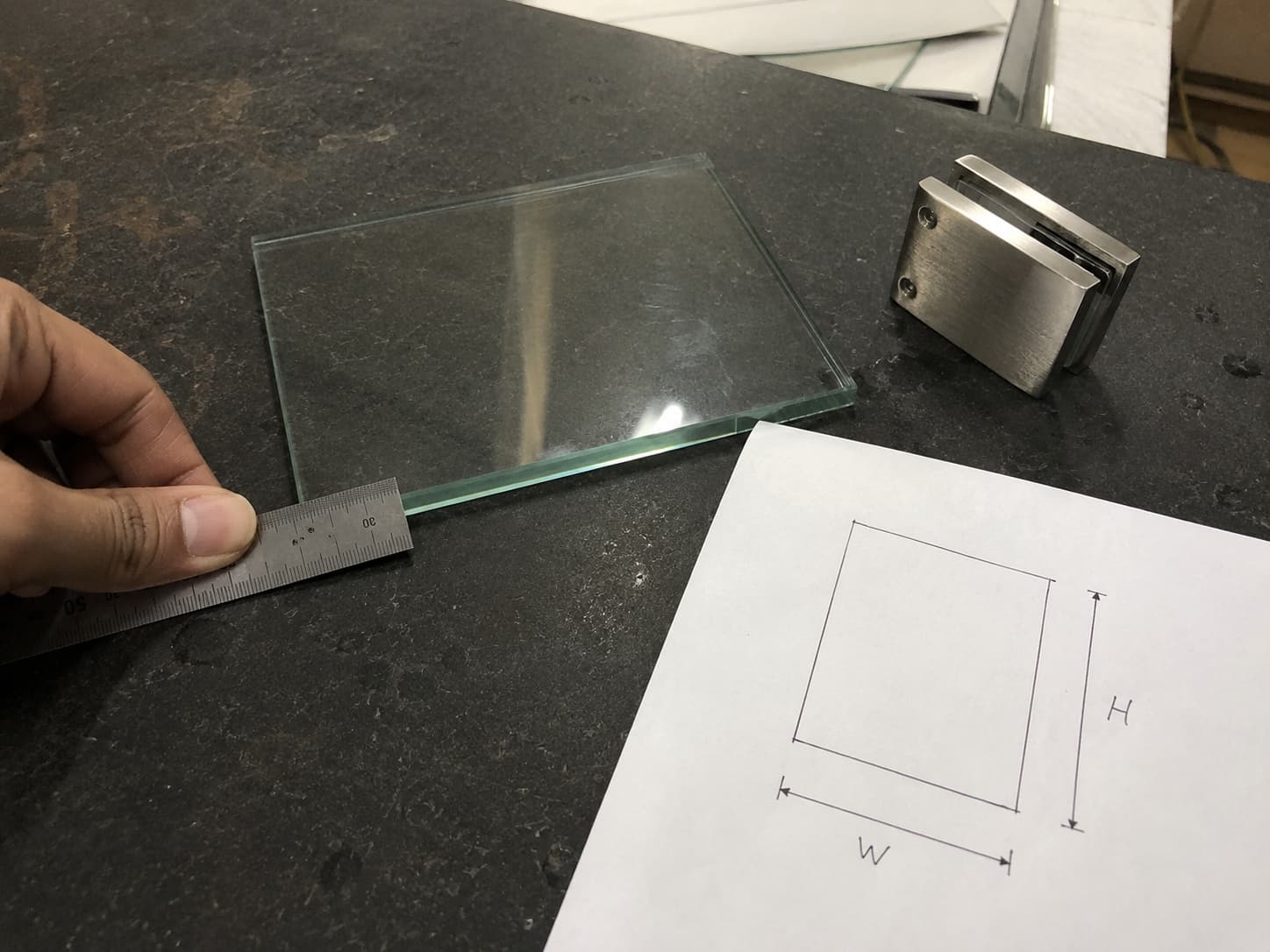

Что нужно определить перед подготовкой чертежа

До прорисовки размеров полезно зафиксировать, что именно должно получиться. Для большинства заказов исходные данные собираются вокруг нескольких вопросов:

• назначение детали: полка, столешница, фасад, дверное полотно, вставка, элемент перегородки или другая деталь;
• материал или тип стекла;
• толщина, если она уже определена проектом или конструкцией;
• габариты и форма;
• количество одинаковых деталей;
• будущая обработка: резка стекла, обработка кромки, отверстия, вырезы, фацет, закалка и другие операции, если они нужны;
• фурнитура и сопряжённые элементы, с которыми стекло должно совпасть.

Толщина не всегда должна назначаться заказчиком. Для дверей, перегородок, ограждений и других конструкций она может зависеть от размеров, крепления, фурнитуры и требований проекта. Тогда в исходных данных важнее указать назначение и систему, а толщину согласовать с проектировщиком или технологом.

В графе «материал» лучше не писать просто «стекло»: бесцветное, осветлённое, матовое, тонированное, зеркало и многослойное стекло — разные исходные варианты. Подробнее — в разделе «Стекло».

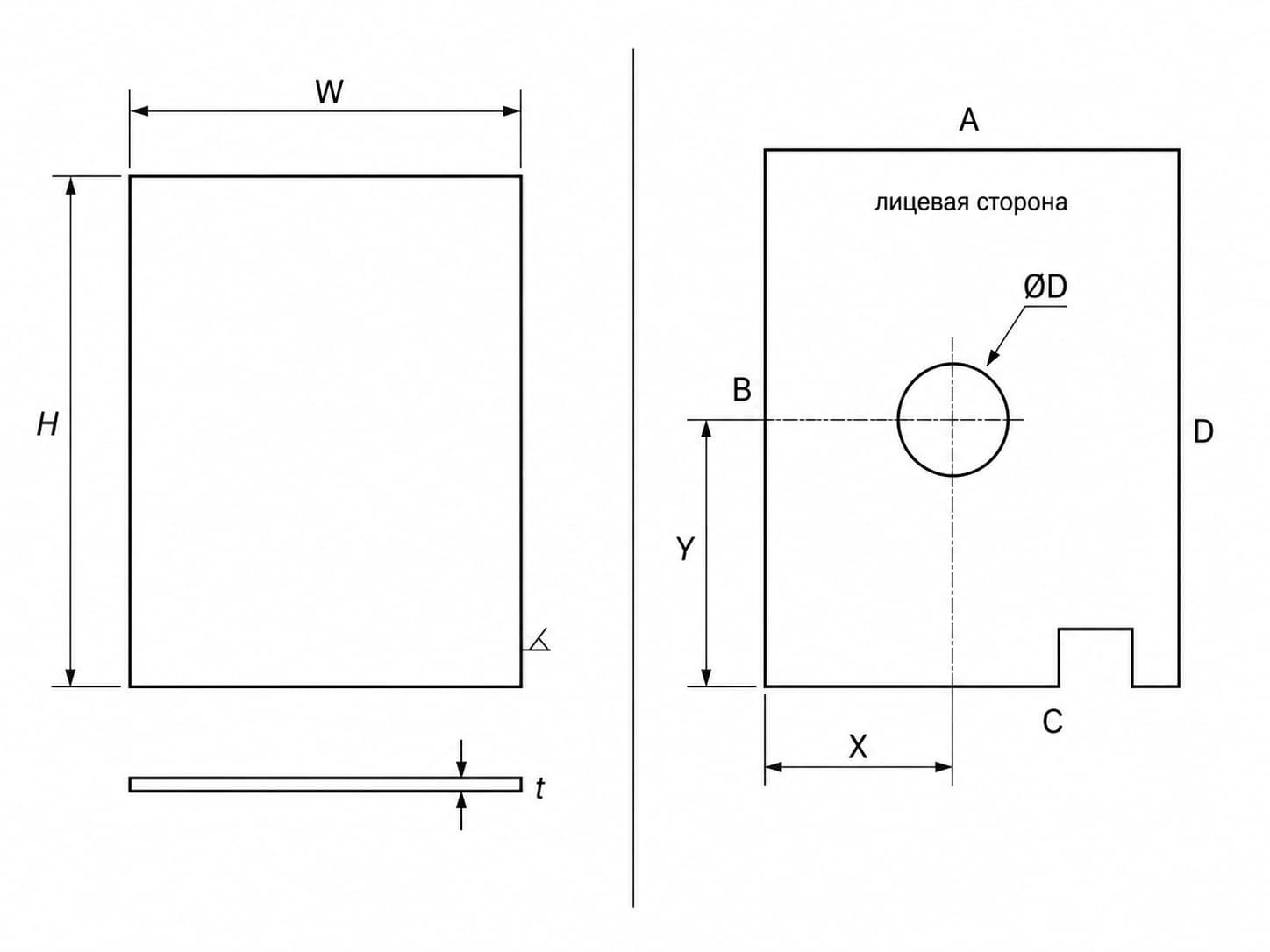

Когда достаточно размерного эскиза, а когда нужен рабочий чертёж

Для прямоугольной полки без отверстий может быть достаточно размерного эскиза. Для простого зеркала — тоже, если форма, габариты и обработка краёв однозначны. У столешницы уже могут появиться скругления, вырезы, отверстия и разные требования к кромкам. У мебельного фасада положение отверстий может определяться конкретной петлёй или ручкой. У дверного полотна или душевой детали геометрия связана с фурнитурой, направлением открывания и монтажом. Для фигурного стекла нужно воспроизводимо описать весь контур.

Чем больше элементов должны совпасть с фурнитурой, проёмом или соседними деталями, тем точнее должна быть исходная документация.

Рабочий чертёж нужен, когда надо воспроизвести взаимное положение отверстий, пазов, вырезов, радиусов, разных кромок, сторон и фурнитуры. Размерный эскиз при этом остаётся полезным для предварительного обсуждения или расчёта, но исходных данных для оценки не всегда достаточно для запуска детали в производство.

Что должно быть однозначно указано на чертеже

Чертёж не нужно перегружать размерами: лишние и противоречащие друг другу цепи повышают риск ошибки. Достаточно параметров, которые однозначно определяют готовую деталь.

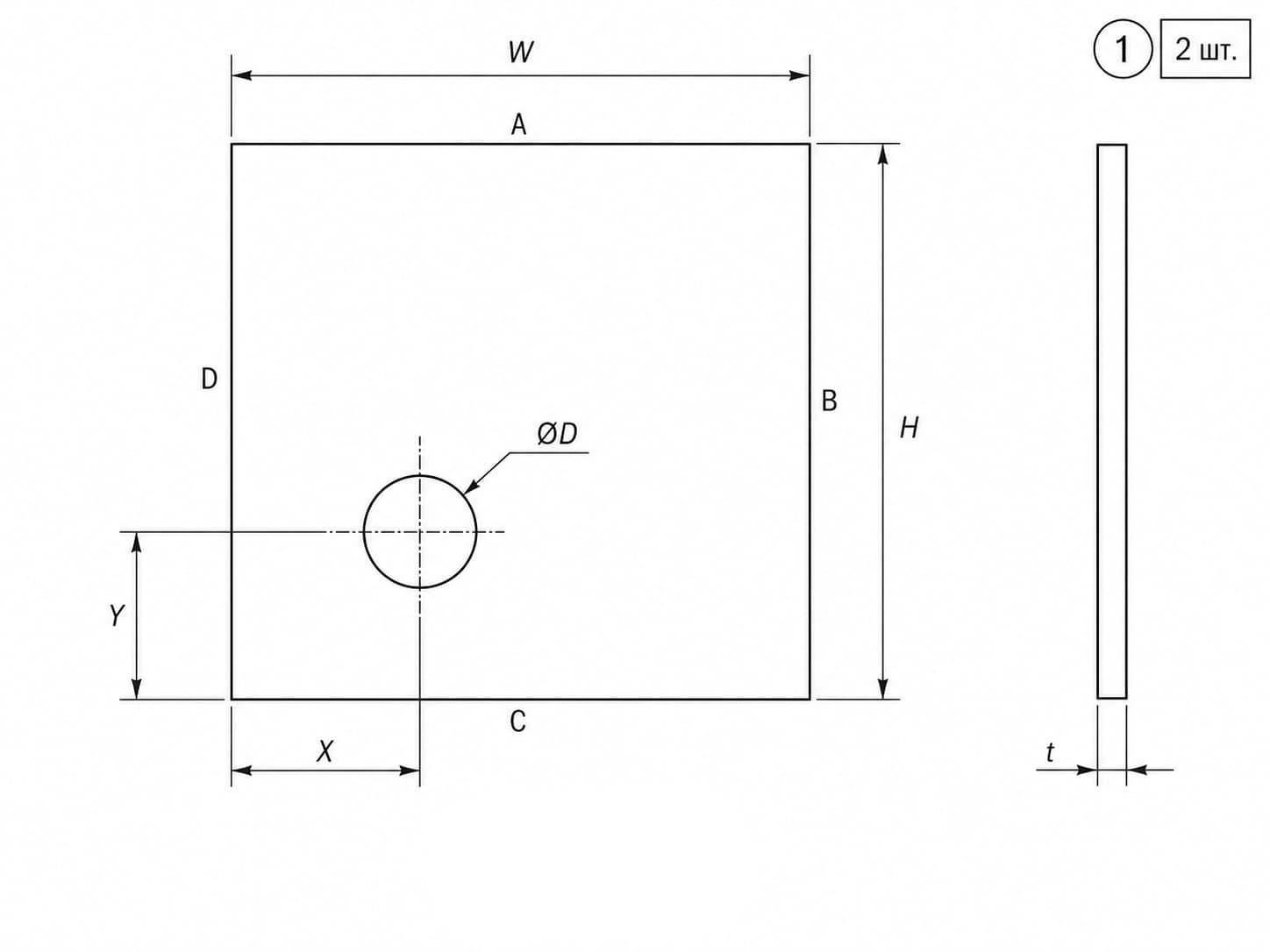

Если разные кромки должны обрабатываться по-разному, это лучше показать на самом виде детали или сделать короткую легенду: например, кромки A и B — полировка, кромки C и D — другая обработка. Подробное описание технологий лучше оставить специализированным страницам, например разделу шлифовки и полировки стекла.

Как показать отверстия, вырезы и фурнитуру

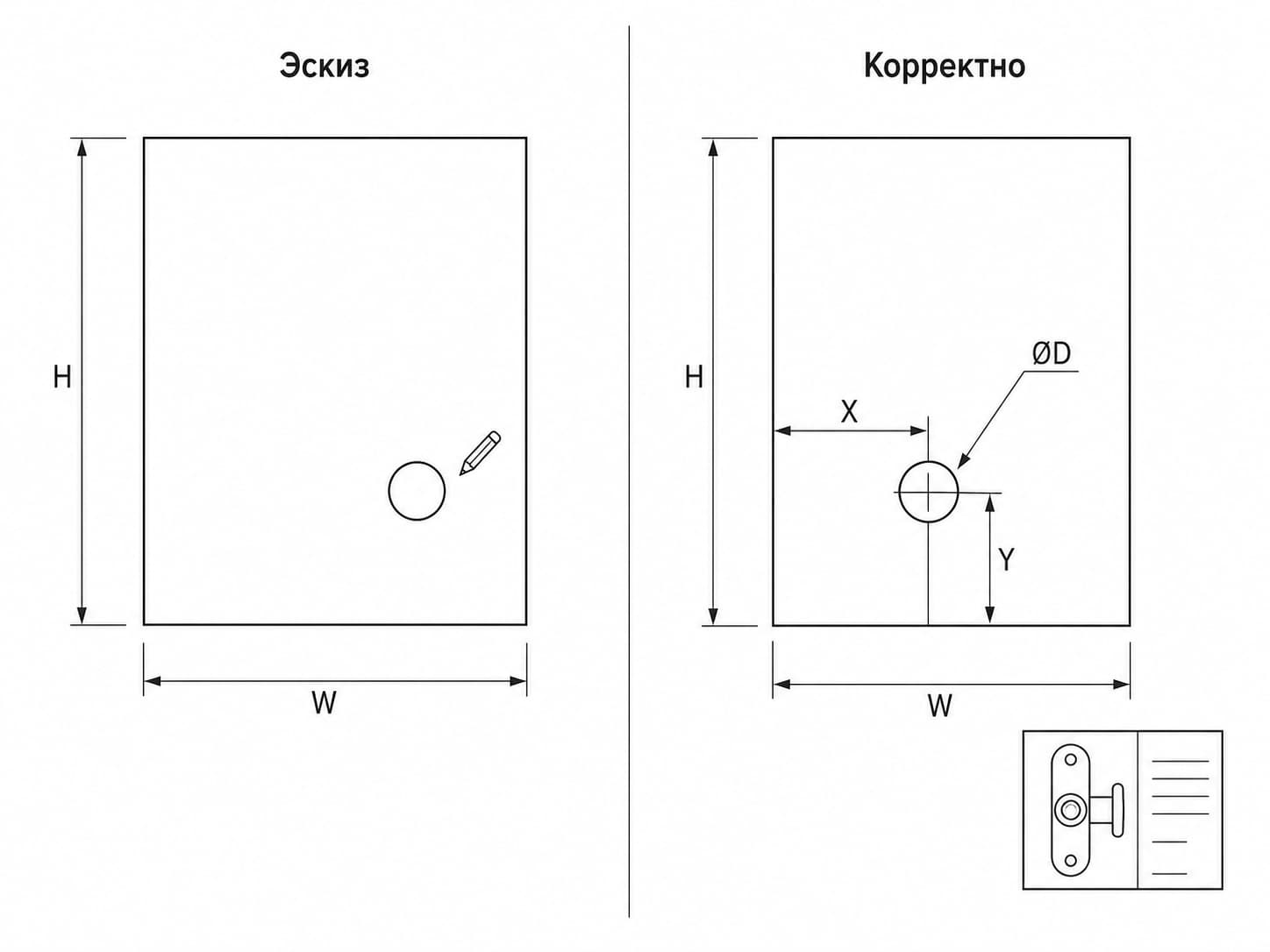

Круглое отверстие должно иметь диаметр. На чертеже его обычно обозначают знаком Ø. Но одного диаметра недостаточно: нужно ещё однозначно задать положение центра.

Один из наиболее понятных способов — привязать центр двумя размерами от двух базовых кромок, например X и Y. Это не единственный вариант, но положение отверстия должно определяться без измерения «на глаз» по картинке.

Для группы отверстий можно использовать координаты и межцентровые размеры, если они не создают противоречий. Один и тот же центр не должен получаться в разных местах по разным размерным цепям.

С вырезами действует тот же принцип. Нужно определить не только факт выреза, но и его геометрию: положение, ширину, глубину, радиусы или полный контур. Для сложного узла лучше приложить технический чертёж фурнитуры.

Фраза «два отверстия под ручку» недостаточна: у разных ручек, петель и держателей отличаются межцентровые расстояния, диаметры и форма обработки. Лучше указать модель или артикул фурнитуры и приложить техническую схему производителя. Необходимость и сторона зенковки также должны следовать из выбранного крепления.

БСК выполняет сверление стекла, в том числе отверстия под фурнитуру и зенковку. Но универсальные минимальные расстояния отверстий от края, расстояния между отверстиями и общий диапазон диаметров нельзя назначить одной цифрой для всех изделий. Для конкретной детали эти ограничения проверяет технолог с учётом материала, толщины, формы и способа обработки. Подробнее о требованиях к геометрии отверстий, расстояниях до кромок и углов, пазах и вырезах перед закалкой — в статье «Отверстия и вырезы в стекле: что учесть в чертеже до закалки».

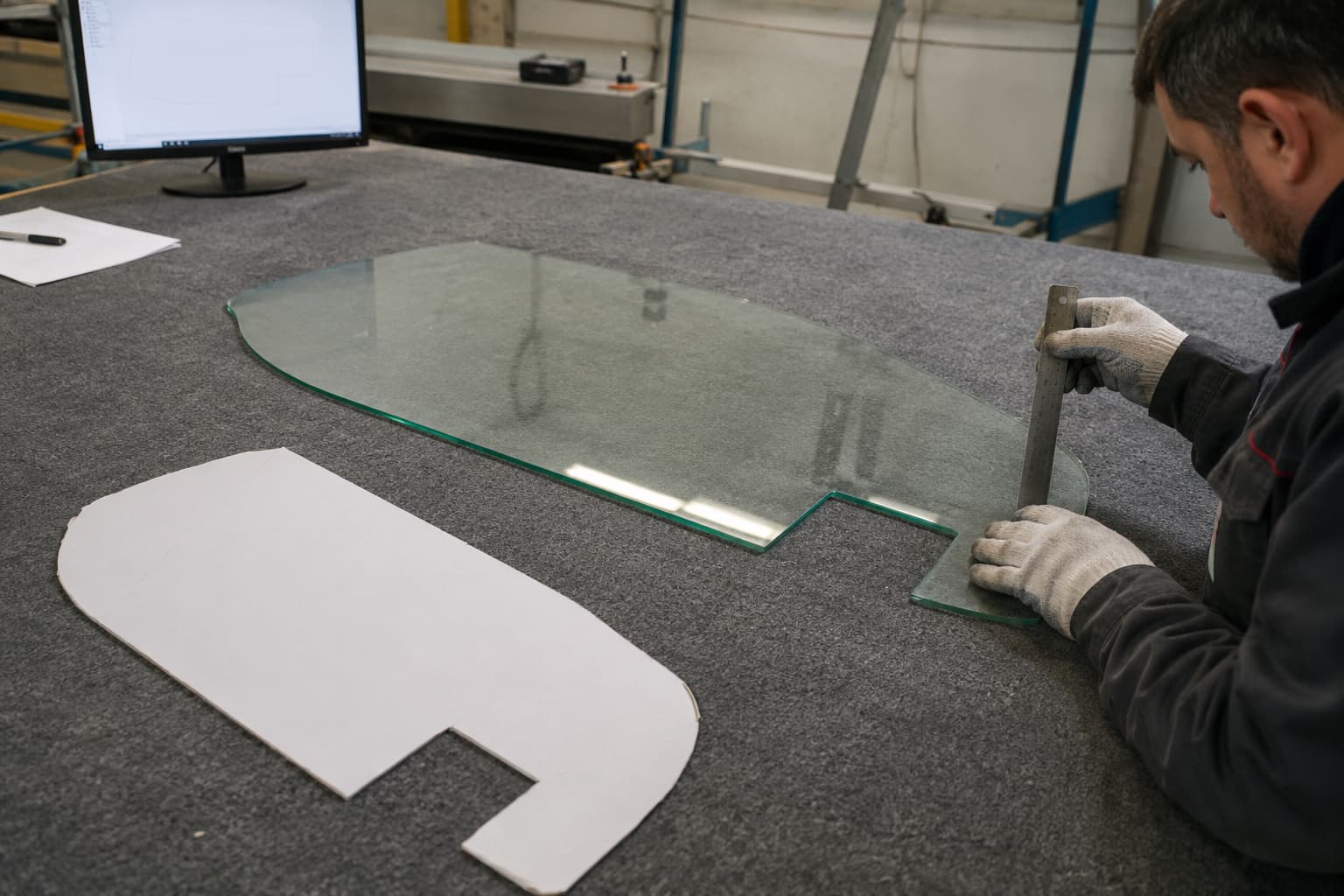

Как задавать фигурное стекло и сложный контур

Фотография помогает понять задачу, но не заменяет геометрию. Формулировка «повторить примерно такую форму» подходит для обсуждения, но не для изготовления.

Для выреза нужны положение и полный контур; для паза — ширина, глубина, начало, конец и форма окончания; для криволинейной кромки — радиусы, точки сопряжения или воспроизводимый цифровой контур.

Если контур удобнее передать цифровым файлом, формат и способ передачи согласуют до подготовки финальной документации: требования для расчёта и для передачи контура на оборудование могут различаться.

Числовой «минимальный радиус вообще для стекла» здесь тоже некорректен. Реальная выполнимость зависит от конкретной операции и оборудования. Если внутренний радиус или узкий паз критичны для изделия, их нужно проверить у технолога до окончательного утверждения чертежа.

Почему размеры, кромки, отверстия и вырезы согласуют до закалки

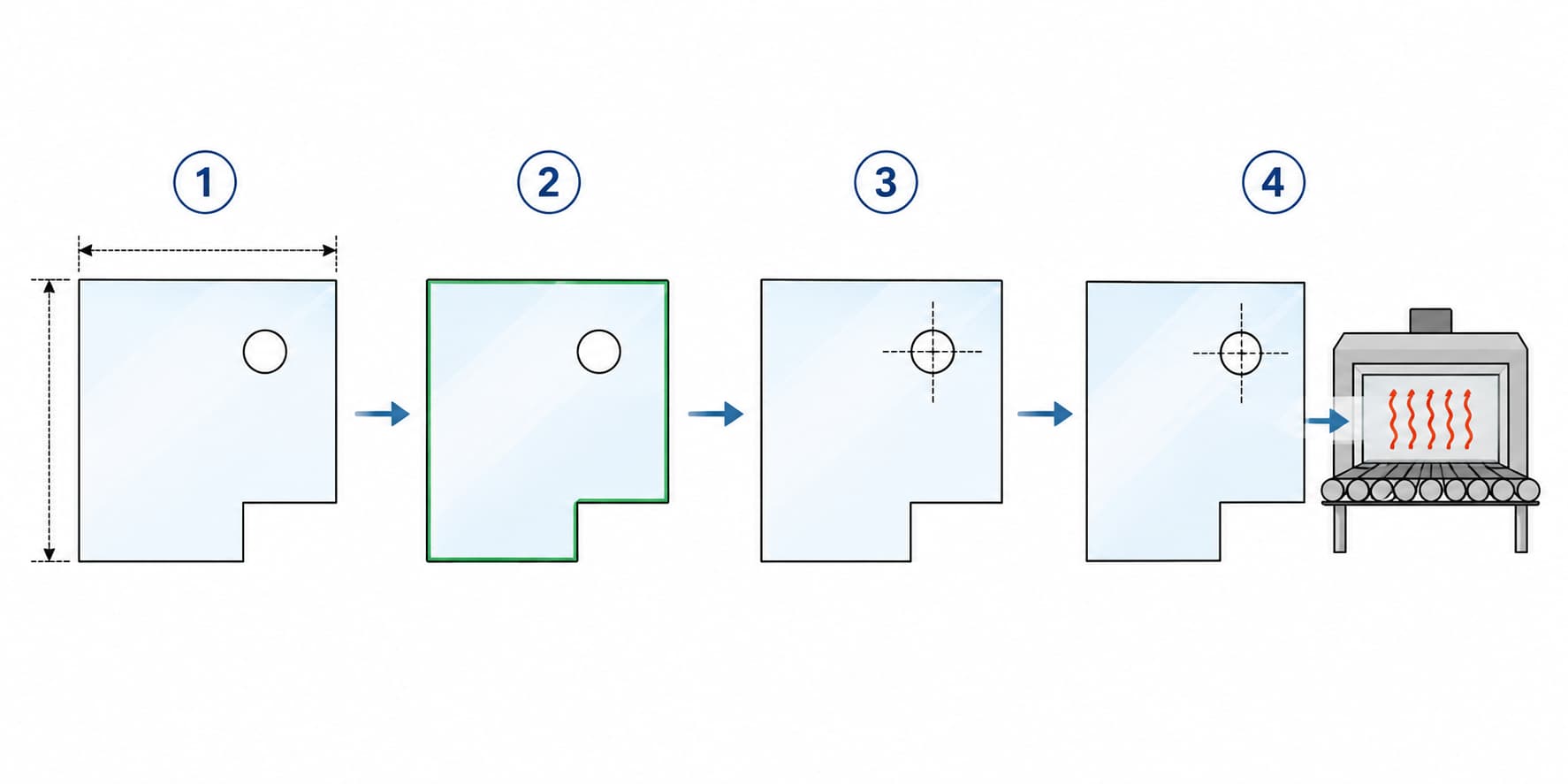

Для закаляемой детали механическую геометрию нужно определить заранее. В практике БСК базовая последовательность выглядит так: резка → обработка кромки → отверстия и вырезы → при необходимости закалка. Поэтому к моменту отправки стекла на закалку должны быть согласованы габариты, кромки, отверстия и вырезы.

После закалки нельзя планировать обычную доработку полотна резкой или сверлением как штатный способ исправить чертёж. Если после термообработки выяснится, что отверстие, вырез или габарит заданы неверно, может потребоваться изготовление новой заготовки.

Именно поэтому вопрос «точно ли эта петля?» важнее решить до производства, а не после примерки готового стекла.

Подробнее о самой операции — на странице закалки стекла.

Важно: декоративные операции нельзя автоматически ставить в одну и ту же точку этой схемы для всех материалов и технологий. Их последовательность согласуют отдельно.

Нужно ли самому задавать допуски

Универсального правила «все размеры ±1 мм» нет. Допуск зависит от вида стекла, изделия, технологии и функционального сопряжения.

Не назначайте жёсткий допуск по привычке. Если размер функционально важен — например, деталь должна совпасть с фурнитурой или войти между элементами конструкции, — покажите сопряжение и согласуйте достижимый допуск с производством.

Исходное листовое, закалённое и многослойное стекло регулируются разными стандартами, поэтому сводить их требования в одну универсальную таблицу нельзя. Подробные допуски — отдельная техническая тема.

Что с форматом файла

Не стоит считать DWG, DXF, PDF, JPG или другой формат обязательным только потому, что его принимает другое производство. Подтверждённого списка форматов БСК в технической базе нет.

Формат лучше уточнить до подготовки финального файла: для предварительного расчёта и для передачи цифрового контура на оборудование требования могут различаться.

То же относится к масштабу 1:1 и физическим шаблонам: если они нужны для конкретной задачи, правила передачи согласуют отдельно.

Чек-лист перед отправкой чертежа

Перед отправкой проверьте документ так, будто его впервые видит человек, который должен изготовить деталь без дополнительных догадок.

• У каждой детали указаны ширина, высота и единицы измерения.
• Толщина и материал указаны либо отдельно отмечено, что их нужно согласовать.
• Форма детали полностью определена, а все скругления и радиусы заданы.
• У круглых отверстий указан Ø.
• Положение каждого отверстия однозначно привязано к базовым кромкам или другим понятным базам.
• Вырезы и пазы имеют размеры и полный контур.
• Понятно, какие кромки и каким способом должны обрабатываться.
• Если стороны различаются, обозначены лицевая сторона и ориентация детали.
• Для отверстий и вырезов под фурнитуру известна конкретная модель или приложена техническая схема.
• Количество деталей и их маркировка совпадают со спецификацией заказа.
• На документе есть актуальная версия, чтобы производство не использовало старый вариант.
• Нет противоречащих друг другу размерных цепей.
• Все параметры, которые должны быть определены до закалки, согласованы до запуска.

Если задача сложнее прямоугольного стекла без отверстий, имеет смысл проверить чертёж и технологичность детали до запуска. БСК подготавливает технические эскизы и расчёты, а при необходимости — чертежи нестандартных изделий. Общий перечень производственных операций собран в разделе «Обработка стекла».
