Как избежать ошибок при выборе стеклянных перегородок для зонирования

Автор материала: Бирюлевская стекольная компания (БСК). Материал подготовлен на основе практики производства БСК и действующих нормативных документов.

Если задача уже определена и нужно перейти к вариантам изготовления, смотрите раздел «Стеклянные перегородки на заказ». Ниже — инженерный чек-лист, который поможет подготовиться к расчету и избежать решений, которые приходится менять уже после замера или на стадии производства.

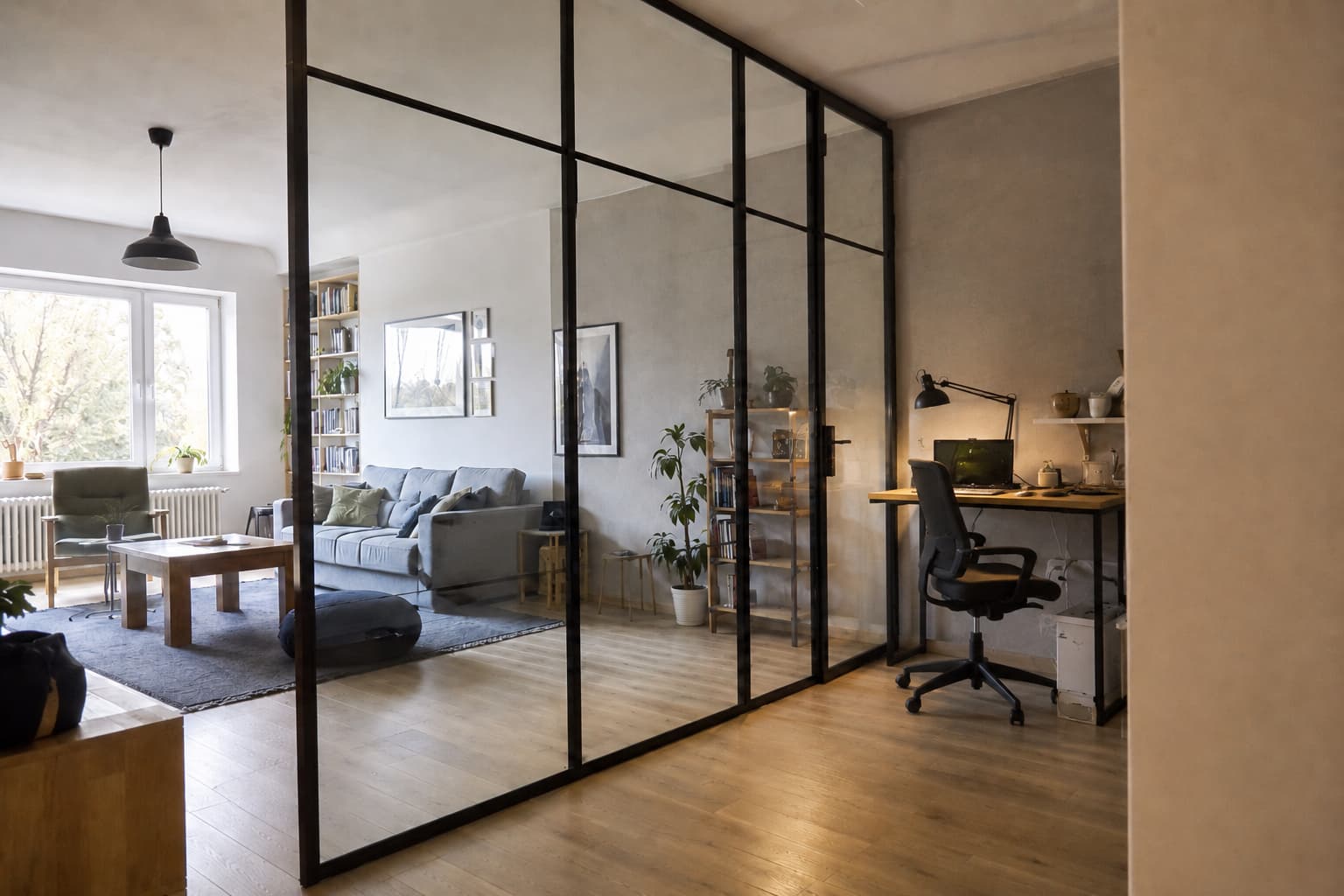

Сначала определите, что перегородка должна делать

Фраза «нужно разделить комнату стеклом» недостаточна для выбора конструкции. Внешне похожие перегородки могут решать разные задачи и требовать разного стекла, профиля, фурнитуры и способа крепления.

Для жилого интерьера полезно сразу ответить еще на один вопрос: граница между помещениями должна быть постоянной или ее нужно периодически убирать? В первом случае можно рассматривать стационарную межкомнатную стеклянную перегородку, во втором — систему с открывающимися полотнами.

Ошибка 1. Выбирать конструкцию только по внешнему виду

На фотографии видны цвет профиля, прозрачность стекла и количество фурнитуры. Не видны способ передачи нагрузки, масса двери, требования к основанию и ограничения механизма. Именно эти параметры часто определяют, можно ли реализовать выбранный вариант на конкретном объекте.

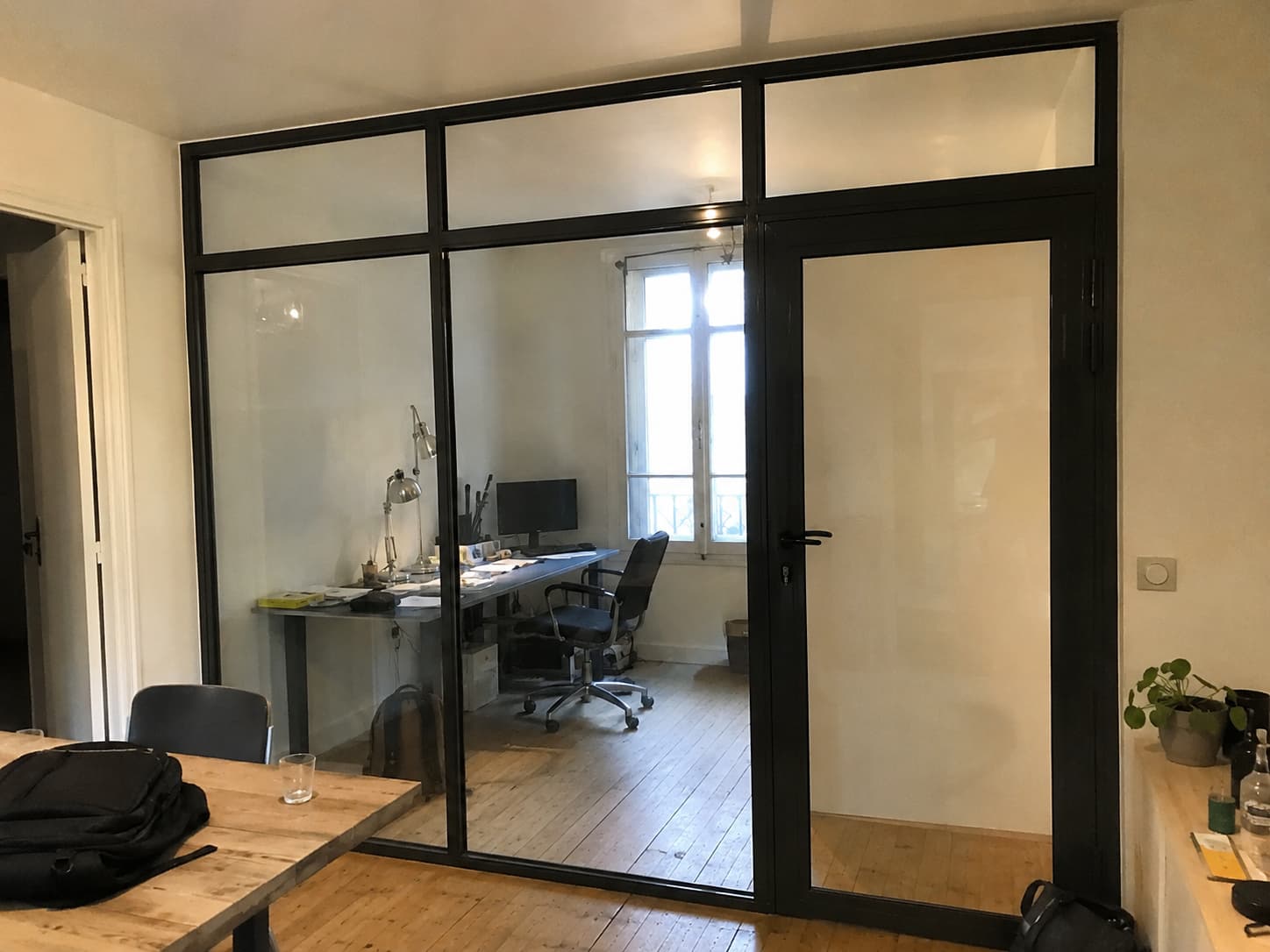

Профильная или цельностеклянная

В нашей практике используются и профильные, и цельностеклянные решения. Для профильных перегородок стекольная компания БСК применяет систему ARISTO Fusion «4 в 1» со стеклянным заполнением 4 мм. Для цельностеклянных перегородок рабочий диапазон обычно составляет 8–10 мм, чаще используется 10 мм. Общий заявленный диапазон для разных типов перегородок шире — 4–12 мм, но это диапазон возможностей, а не универсальная рекомендация.

Этот пример хорошо показывает, почему нельзя выбирать толщину отдельно от конструкции: стекло 4 мм в профильной системе и цельностеклянное полотно 10 мм работают в разных схемах и рассчитываются по-разному.

То же относится к паспортным ограничениям фурнитуры. Например, для подвесной двери ARISTO Fusion «4 в 1» производитель указывает высоту до 3200 мм, ширину 500–1200 мм и массу полотна до 60 кг. Эти значения относятся именно к данной системе и не должны переноситься на любую раздвижную стеклянную перегородку или на цельностеклянную конструкцию.

Стационарная или открывающаяся

Стационарная перегородка подходит, когда граница между зонами остается постоянной. Если пространство нужно периодически объединять, рассматривают распашную, раздвижную или другую открывающуюся систему.

При выборе механизма важно проверить не только место для открывания. Имеют значение размеры и масса полотна, число секций, способ крепления, наличие нижней направляющей и допустимые параметры конкретной фурнитуры. Поэтому правило «раздвижная система всегда лучше для небольшого помещения» слишком упрощает выбор: она освобождает зону распахивания двери, но предъявляет свои требования к траектории полотна и месту установки механизма.

Ошибка 2. Назначать толщину стекла заранее

Вопрос «8 или 10 мм?» кажется простым, но до выбора системы на него часто нельзя ответить корректно. Толщина стекла связана с размерами полотна, способом фиксации, массой, наличием двери, ограничениями фурнитуры и условиями монтажа.

• размер одного полотна;
• тип и схема крепления;
• наличие двери;
• масса стекла;
• допустимая нагрузка на фурнитуру;
• конструкция профиля;
• условия монтажа и эксплуатации.

Для цельностеклянных перегородок мы обычно работаем со стеклом 8–10 мм, чаще 10 мм. В профильной Fusion используется 4-миллиметровое заполнение. При этом в ассортименте для разных перегородок доступно закаленное стекло до 12 мм. Из этого не следует правило «чем толще, тем лучше».

Похожая осторожность нужна при чтении нормативных таблиц. В рекомендуемом приложении ГОСТ Р 59043-2020 для определенных конструктивных решений цельностеклянных перегородок приведены значения 8 мм при высоте до 2,8 м, 10 мм — до 3,5 м и 12 мм — до 4 м. Это не таблица подбора для любой перегородки: сам стандарт требует учитывать конкретную конструкцию, монтаж и условия эксплуатации.

Короткий вывод: сначала определяют размеры и тип системы, затем проверяют фурнитуру и крепление, и только после этого назначают толщину стекла.

Есть и геометрическое ограничение исходного материала. На производстве используется типовой лист 3210 × 2250 мм, а практическая высота цельностеклянного вертикального полотна — до 3200 мм. Но размер конкретной детали дополнительно ограничивают вид обработки, закалка, фурнитура, доставка и условия монтажа. Поэтому 3200 × 2250 мм нельзя воспринимать как гарантированный максимальный размер любой готовой перегородки.

Ошибка 3. Считать закаленное стекло и триплекс взаимозаменяемыми

Оба материала применяются в безопасном остеклении, но решают задачу по-разному. Выбирать между ними только по принципу «что прочнее» неправильно.

Для перегородок в нашей практике базовым вариантом обычно является закаленное стекло. Триплекс рассматривается, когда проект предъявляет дополнительные требования к безопасности. На производстве стекольной компании БСК выполняется триплексование по технологии EVA.

Для закаленного стекла действует ГОСТ 30698-2014. Стандарт задает требования к механической прочности, термостойкости и характеру разрушения. Поэтому корректнее говорить, что при разрушении закаленное стекло должно образовывать нормируемое количество сравнительно мелких фрагментов, а не обещать, что ими «невозможно порезаться».

У многослойного стекла другая логика подтверждения безопасности. Само слово «триплекс» не сообщает класс конкретного изделия. ГОСТ 30826-2014 классифицирует многослойное стекло по результатам испытаний. Важны состав стекла, полимерная прослойка и подтвержденный класс для конкретной задачи.

Для наших EVA-пакетов в открытой редакционной базе пока нет подтвержденных классов безопасности, марки и толщины пленки для всех возможных составов. Поэтому в техническом материале мы не приписываем любому триплексу заранее заданный класс.

Ошибка 4. Оценивать шумоизоляцию только по толщине стекла

Если перегородка должна отделить кабинет, переговорную или рабочую зону, вопрос обычно звучит так: «какое стекло лучше защищает от шума?». Для готовой конструкции этого недостаточно.

Звукоизоляцию перегородки определяет вся система: стекло, профиль, стыки, примыкания к полу, стенам и потолку, дверь и эксплуатационные зазоры. Более толстое стекло само по себе не гарантирует требуемый результат.

ГОСТ Р 59043-2020 для конструкций в своей области применения требует при наличии требований к защите от шума использовать заполнение с подтвержденными характеристиками звукоизоляции. В рекомендуемом приложении стандарта есть численные значения для конкретных каркасных решений без дверных проемов, но эти цифры нельзя распространять на любую стеклянную перегородку.

На результат влияет и состав самого стекла. Производители стекла показывают, что многослойная конструкция и тип полимерной прослойки могут заметно менять акустические характеристики. Но даже хороший показатель стекла еще не равен показателю готовой стены с дверью.

У нас нет собственных протоколов акустических испытаний перегородочных систем с подтвержденным Rw в дБ. Поэтому мы не считаем корректным обещать «35», «40» или «45 дБ» без документа на конкретную испытанную конструкцию.

Если для проекта нужен измеряемый акустический результат, требование лучше сформулировать до выбора системы и запросить подтверждение именно на нее. Для рабочих помещений можно также посмотреть варианты в разделе «Стеклянные перегородки для офиса».

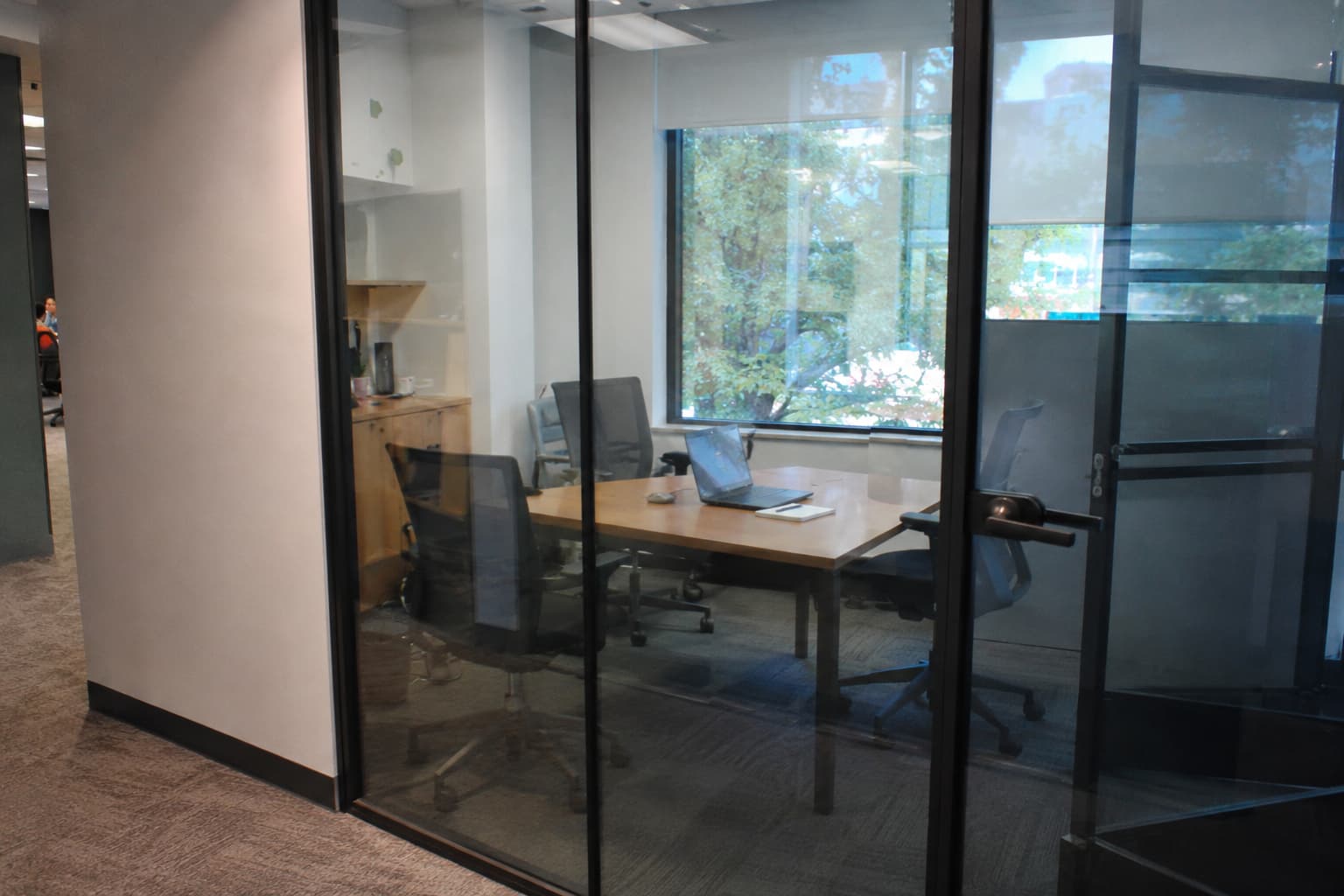

Почему дверь часто меняет результат

Дверь добавляет стыки и эксплуатационные зазоры. Поэтому характеристика одного стеклянного полотна или даже глухой секции не описывает автоматически перегородку с дверным проемом. При повышенных требованиях к звуку нужно оценивать всю конструкцию в той конфигурации, которая будет установлена на объекте.

Ошибка 5. Заказывать перегородку по приблизительным размерам

Предварительной ширины и высоты достаточно, чтобы обсудить идею и ориентировочную конфигурацию. Для рабочего чертежа нужны фактические размеры места установки.

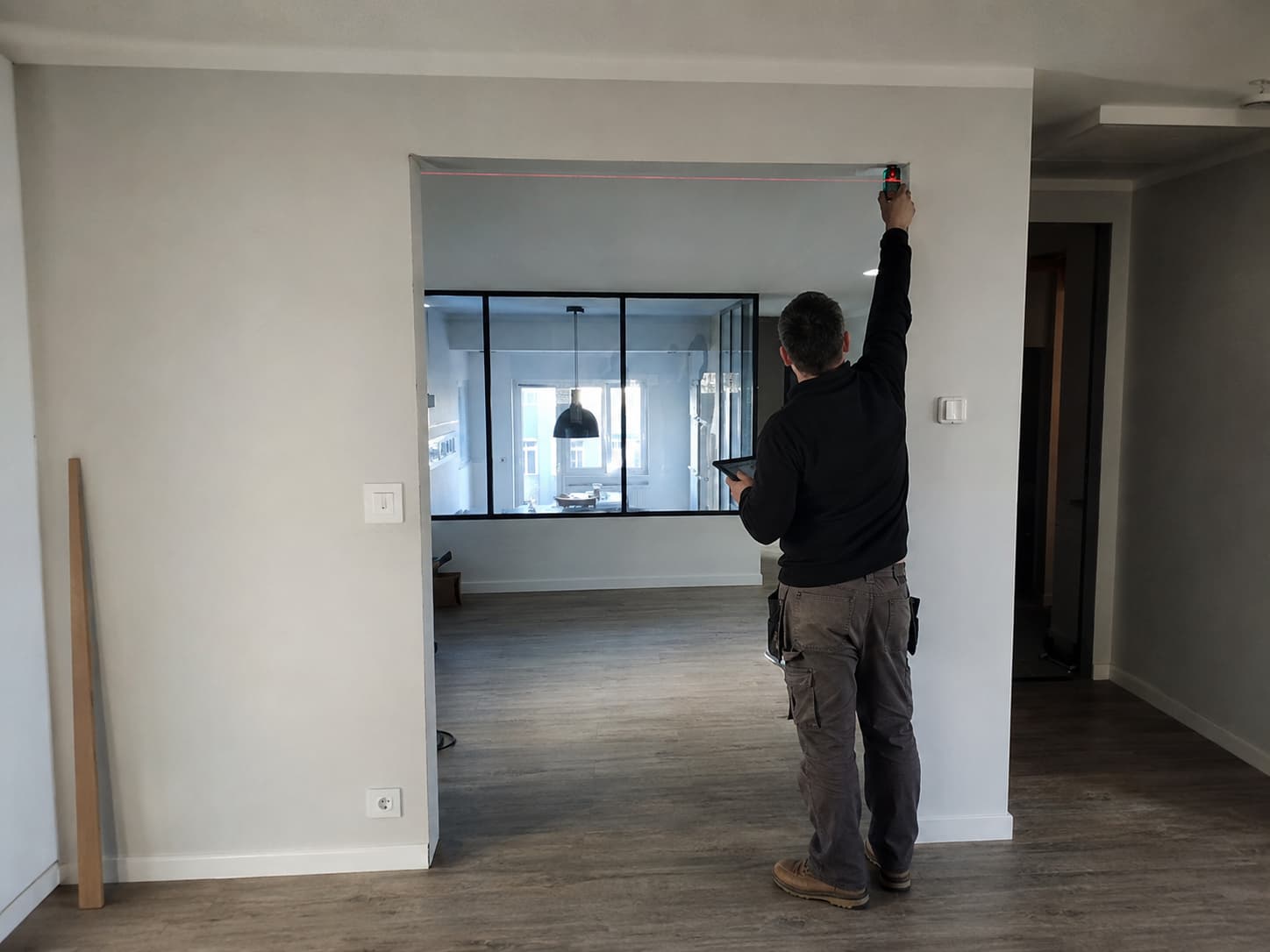

Финальный замер мы выполняем после чистовой отделки, когда пол, стены и потолок уже имеют окончательную геометрию. Монтажные поверхности при этом должны быть подготовлены для установки конструкции.

Такой порядок соответствует инженерной логике ГОСТ Р 59043-2020: рабочие чертежи должны учитывать фактические замеры, а параметры перегородки — условия монтажа и эксплуатации.

Если измерить черновой проем, а затем добавить напольное покрытие, облицовку стен или изменить потолок, фактическое пространство изменится. Для заранее обработанного и закаленного стекла возможность корректировки размеров уже сильно ограничена.

Что проверяют кроме ширины и высоты

До запуска в производство важно понимать фактическую геометрию проема, материал и состояние монтажных поверхностей, расположение двери, выбранную фурнитуру, места отверстий и вырезов, а также возможность доставки стекла к месту установки.

Не стоит назначать универсальный допуск вроде «стена должна быть ровной не более чем на X мм». Требования к отделочным работам зависят от вида отделки и проекта. На практике монтажные поверхности проверяют по плоскостности, вертикальности и горизонтальности, а конкретные допустимые отклонения определяют по применимым нормам и проектной документации.

Ошибка 6. Выбирать фурнитуру после изготовления стекла

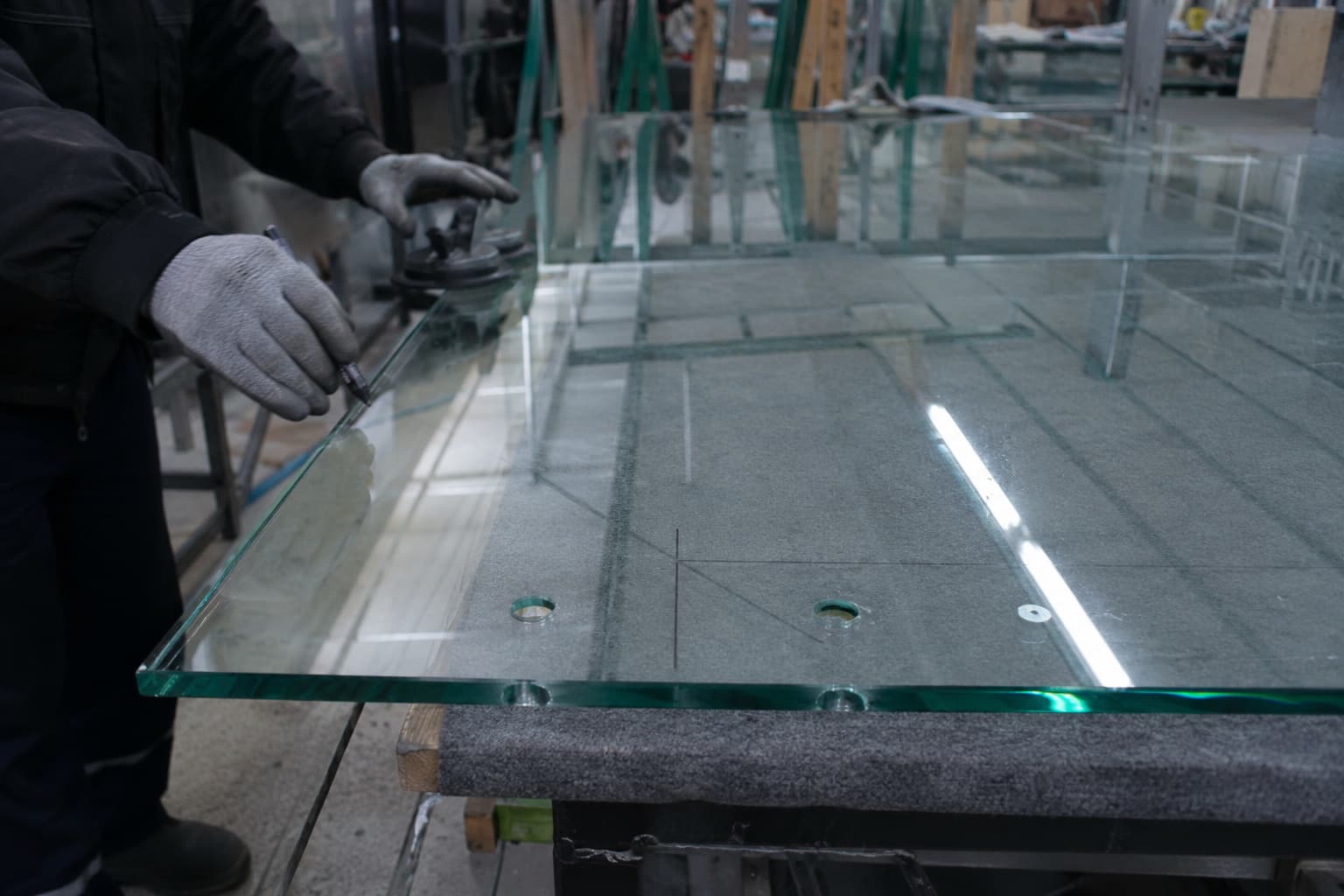

В стеклянной перегородке ручка, петля, замок или роликовый механизм влияют на геометрию самого полотна. Для них могут понадобиться отверстия, вырезы и определенное положение относительно кромки.

Базовый производственный маршрут выглядит так:

листовое стекло → резка → обработка кромки → отверстия и вырезы → при необходимости закалка → дальнейшая обработка по конкретному заказу.

Поэтому размер, кромка, отверстия и вырезы нужно согласовать до закалки. После этого менять геометрию изделия как обычного необработанного стекла уже нельзя.

Сверление стекла выполняется под конкретную задачу, в том числе под фурнитуру и с зенковкой. При этом мы не публикуем универсальные минимальные расстояния от отверстия до кромки: в подтвержденной технической базе нет одного значения, подходящего для всех толщин, диаметров и типов фурнитуры.

Практическое правило: фурнитура и схема ее установки должны быть определены до подготовки стекла к закалке.

Ошибка 7. Не проверить основание и маршрут заноса

Даже правильно рассчитанное полотно нельзя рассматривать отдельно от здания. Материал пола, стен и потолка влияет на выбор крепежа, а деформации основания и нагрузки должны учитываться при проектировании.

Поэтому универсального рецепта вида «для любой перегородки нужен такой-то анкер» нет. Способ крепления выбирают под конкретную систему и основание. Если на объекте есть сложные узлы — например, конструкции из ГКЛ, подвесные или натяжные потолки, теплый пол, — их нужно учитывать до изготовления стекла, а не на монтаже.

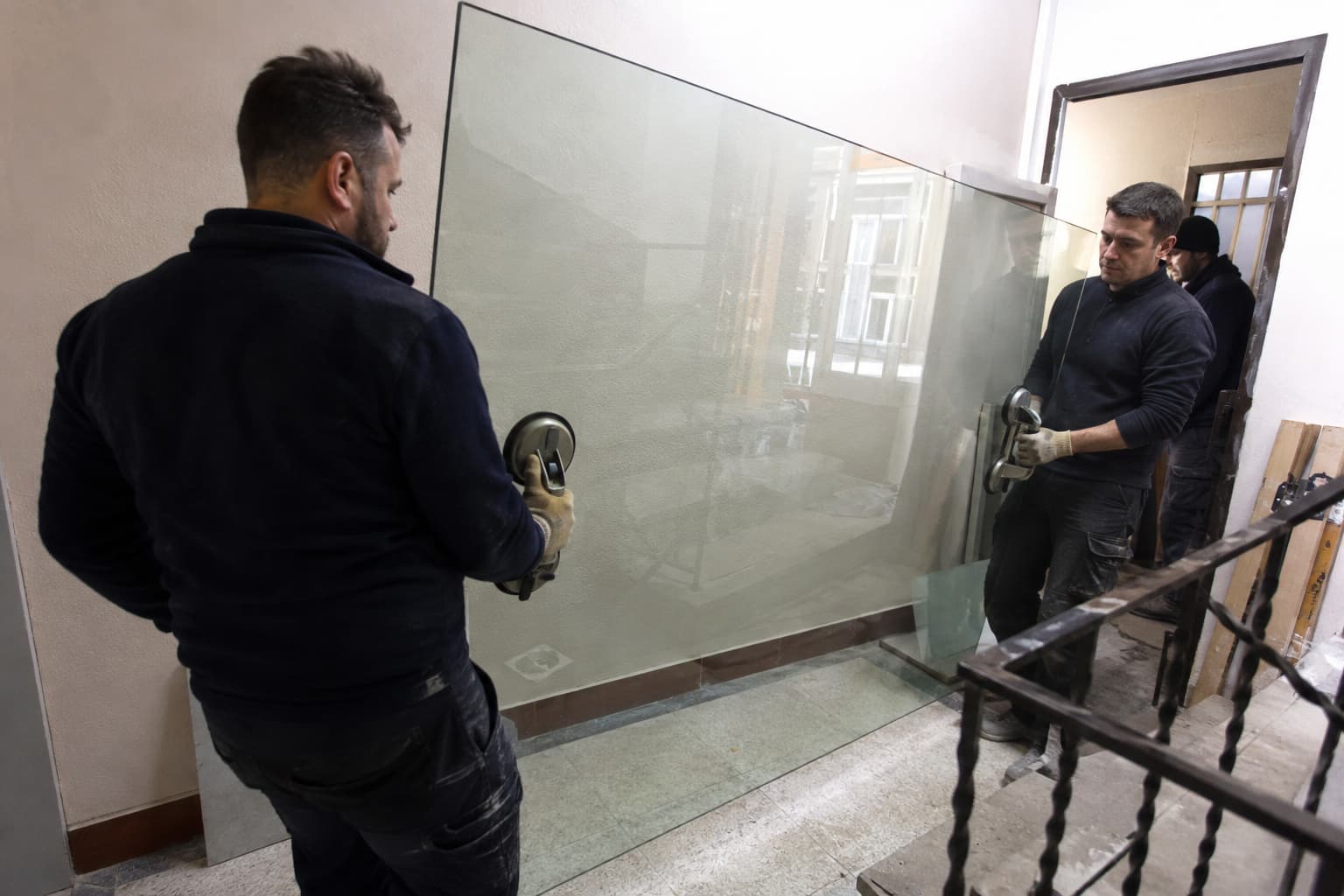

Пройдет ли готовое стекло до места установки

Иногда максимальный размер ограничивает не производство, а логистика. Полотно нужно разгрузить, занести через вход, развернуть в тамбуре или коридоре, поднять на этаж и подвести к месту монтажа.

Перед изготовлением крупного изделия мы проверяем маршрут заноса: грузовой лифт, лестничные марши и площадки, тамбуры, дверные проемы, коридоры, высоту потолка и возможность развернуть стекло у места установки.

Для типовых ситуаций на сайте приведены практические ориентиры логистики: для подъема грузовым лифтом — изделие до 2000 × 1600 мм; при заносе по помещению большая диагональ изделия должна иметь запас не менее 400 мм относительно высоты потолка; при проходе через дверной проем короткая сторона изделия должна быть меньше диагонали проема минимум на 200 мм.

Это внутренние габаритные правила организации доставки и заноса, а не универсальные строительные нормы. Их задача — проверить, что уже изготовленное полотно физически доберется до точки монтажа.

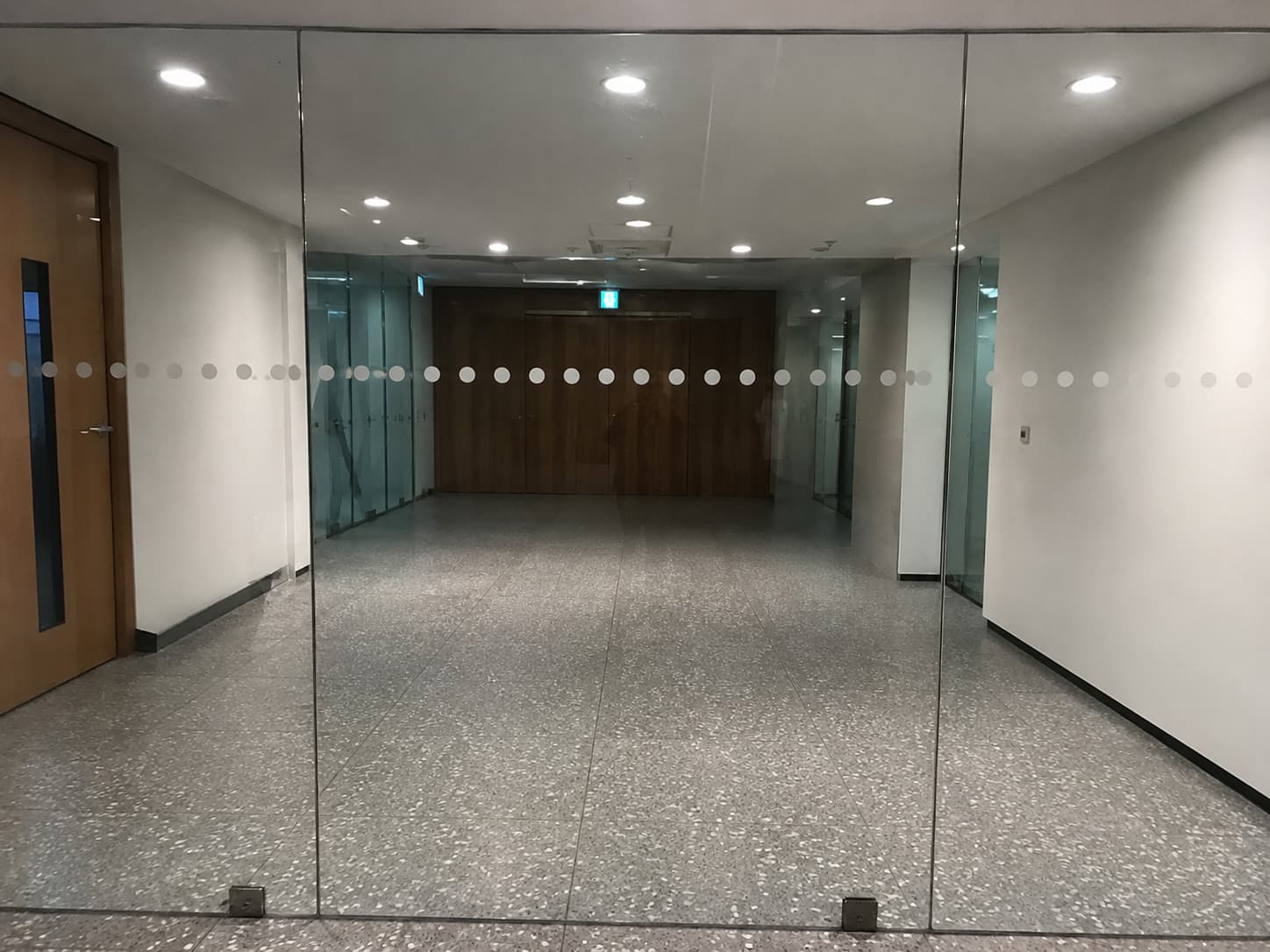

Ошибка 8. Забыть, что прозрачное стекло должно быть заметно

Большое бесцветное полотно в светлом помещении может визуально сливаться с пространством. В проходной зоне это уже вопрос безопасности эксплуатации.

ГОСТ Р 59043-2020 предусматривает меры против столкновения человека с прозрачными элементами. В рекомендуемом приложении ГОСТ 33560-2015 для больших прозрачных стекол в проходной зоне предлагается заметная постоянная маркировка на высоте 900–1500 мм либо физические меры защиты.

Важно: диапазон 900–1500 мм — рекомендация соответствующего приложения стандарта, а не требование наносить одинаковую полосу на каждую перегородку. Конкретное решение зависит от проекта и может быть частью декоративного оформления стекла.

Чек-лист перед заказом стеклянной перегородки

1. Какую функцию выполняет перегородка? Только визуальное зонирование или фактическое разделение помещений?
2. Нужно ли открывание? Если да — распашное, раздвижное или другое?
3. Насколько важна приватность? Нужно прозрачное, матовое, тонированное или декоративно обработанное стекло?
4. Есть ли измеряемые требования к звуку? Если нужен конкретный Rw, требуется подтверждение характеристики всей системы.
5. Какой тип конструкции выбран? Профильная и цельностеклянная системы требуют разных решений по стеклу и фурнитуре.
6. Выполнен ли финальный замер после чистовой отделки?
7. К чему будет крепиться перегородка? Материал и состояние пола, стен и потолка должны быть известны до монтажа.
8. Выбрана ли фурнитура до изготовления стекла? Петли, ручки, замки и ролики влияют на рабочий чертеж.
9. Согласованы ли отверстия, вырезы и кромки до закалки?
10. Проверены ли ограничения механизма по размерам и массе полотна?
11. Пройдет ли готовое стекло от места разгрузки до точки монтажа? Нужны размеры лифта, дверей, лестницы, коридоров и место для разворота.
12. Будет ли большое прозрачное полотно заметно человеку в проходной зоне?

Если на часть вопросов пока нет ответа, не стоит самостоятельно назначать толщину стекла или конкретную фурнитуру. Для первого обсуждения достаточно описать задачу и дать исходные размеры. Окончательную конфигурацию лучше определять после замера, проверки основания, выбора системы и подготовки рабочего чертежа.

Стекольная компания БСК сопровождает проект от консультации и замера до изготовления и монтажа. Мы помогаем подобрать стекло, обработку и крепления под конкретный объект, но не заменяем проверку конструкции готовыми универсальными таблицами там, где результат зависит от системы и условий монтажа.
